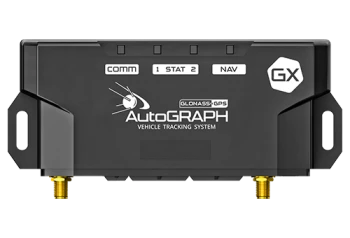

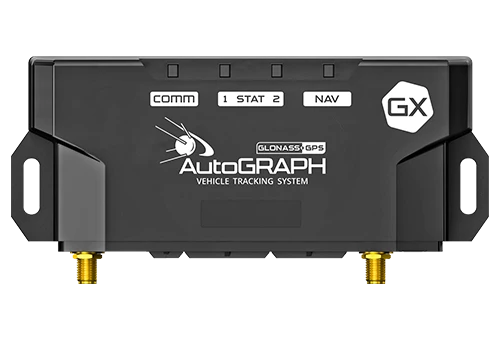

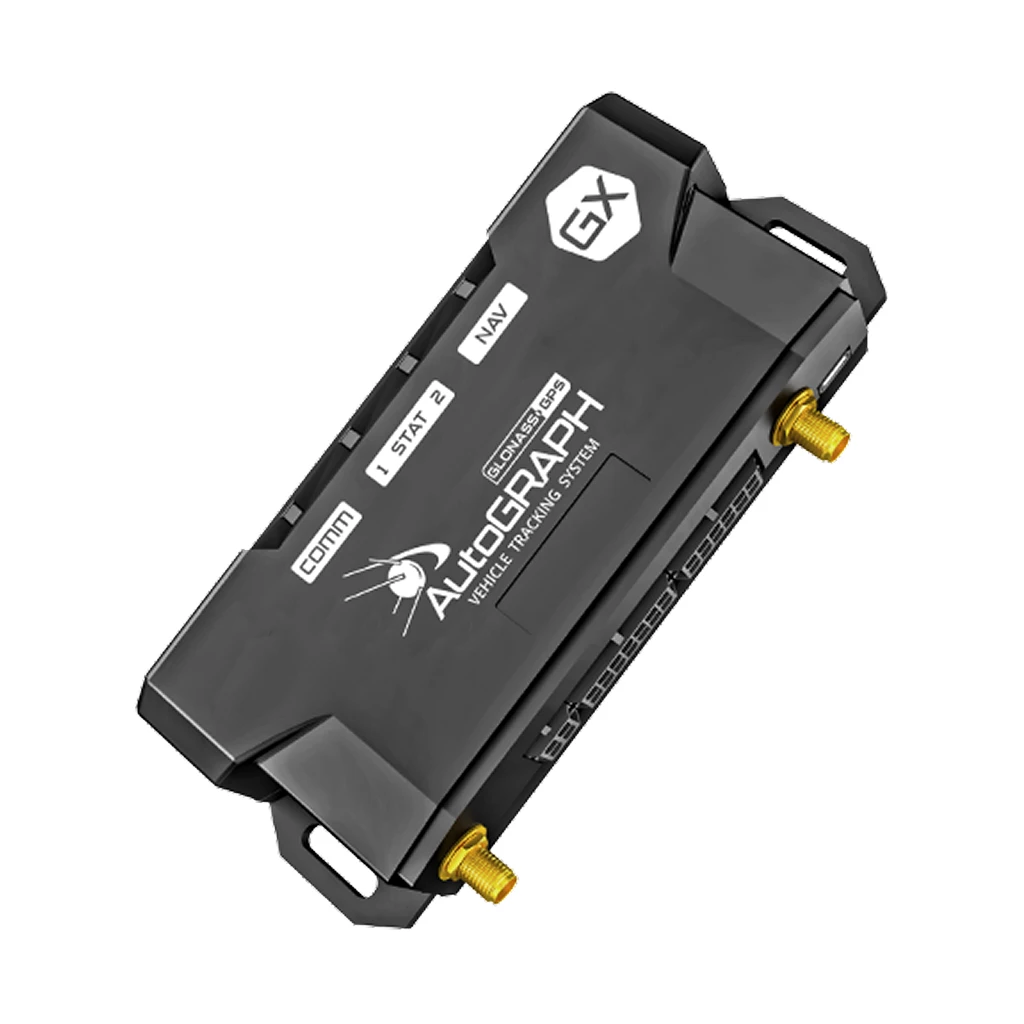

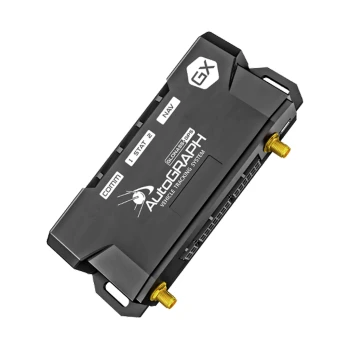

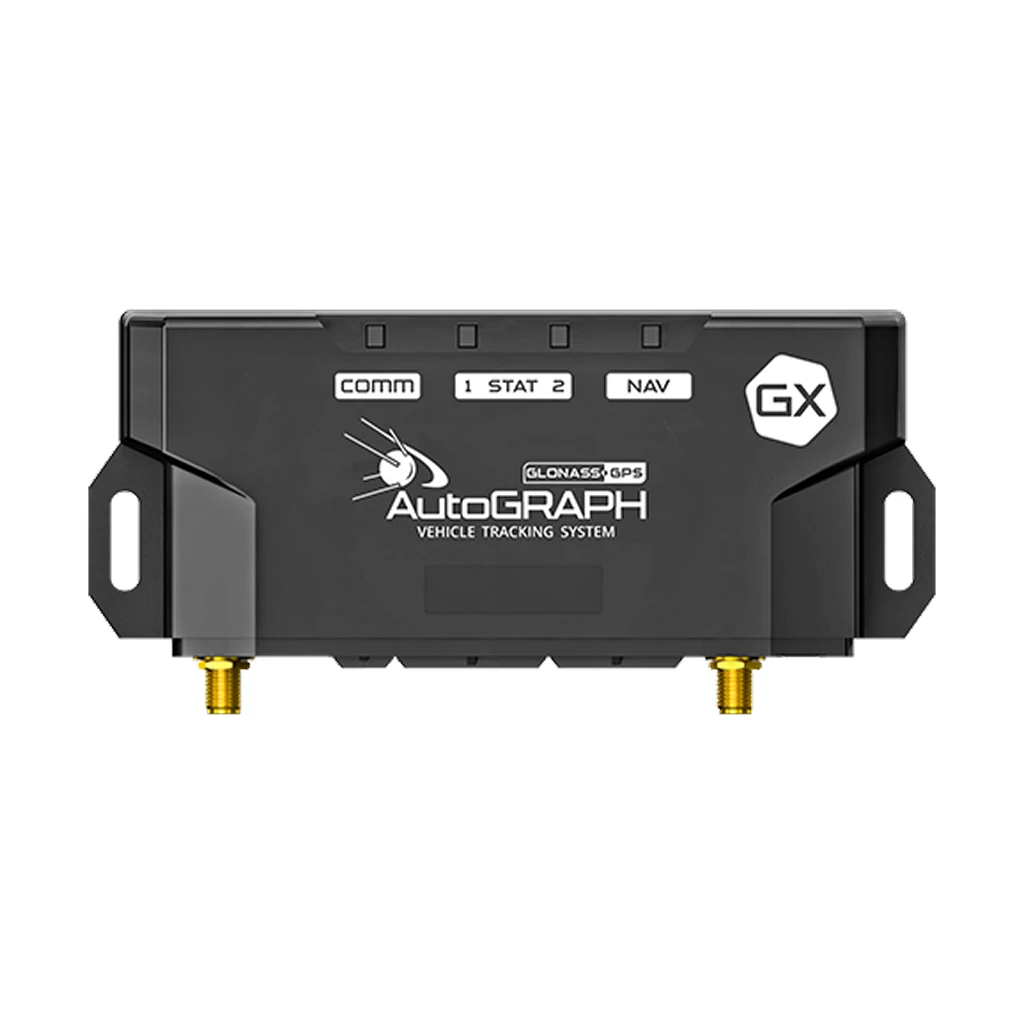

Навигационный контроллер АвтоГРАФ-GX
Мощный и надёжный контроллер для мониторинга транспорта и стационарных объектов. Подходит для работы в сложных условиях, имеет широкий набор интерфейсов, встроенные коммуникации, расширенные функции контроля и длительный срок службы.
Основные характеристики
-
Навигация: мульти-GNSS (ГЛОНАСС, GPS, Galileo), 64 канала, поддержка D-GPS и A-GNSS, время выхода на рабочий режим ≤ 27 с, точность до 2,5 м.
-
Связь GSM / LTE: частоты GSM 900/1800 + LTE (B1, B3, B5, B7, B8, B20), 2 nano-SIM с внешними антеннами.
-

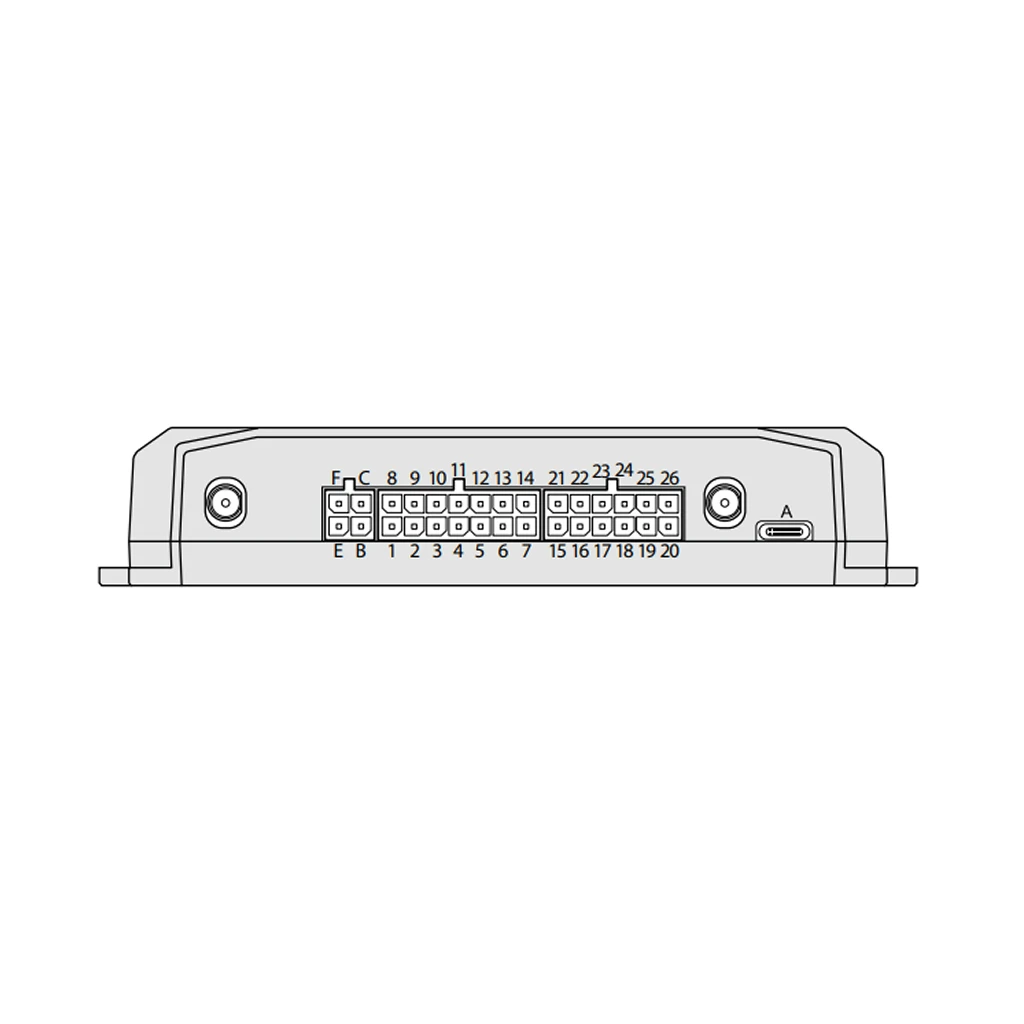

Интерфейсы: RS-485 (×2), CAN (SAE J1939/FMS ×2), RS-232, 1-Wire, USB Type-C, Bluetooth BLE.
-
Входы/выходы: до 8 универсальных входов, 3 дискретных выхода (открытый коллектор), RPM-вход.
-
Память: Flash — более 300 000 записей; поддержка microSD до 512 ГБ.
-
Питание: 10–60 В, потребление до 360 мА.
-
Условия эксплуатации: рабочая температура –40…+85 °C, корпус IP54, размеры — 138×67×27 мм, вес 110 г.
-
Дополнительно: встроенный 3-осевой акселерометр, срок службы до 10 лет, возможность голосовой связи и удалённой конфигурации.
Особенности и возможности
-
Поддержка подключения весовых терминалов, датчиков давления в шинах, тахографов, датчиков уровня топлива и других устройств.
-
Опциональные модификации: встроенный аккумулятор, повышенная защита корпуса, поддержка LTE и Wi-Fi.
-
Работа при отключении основного питания — за счёт суперконденсаторов и резервного источника.
-
Сохранение и передача данных при восстановлении связи.
-
Голосовой интерфейс, управление через SMS/USSD, удалённое обновление настроек и прошивки.
Преимущества АвтоГРАФ-GX
-
Высокая точность и стабильность работы даже в зонах с плохим сигналом.
-
Гибкая интеграция с множеством датчиков и внешних систем.
-
Прочный корпус IP54 и срок службы до 10 лет.
-
Расширенные коммуникационные возможности: GSM/LTE, Bluetooth, резервное питание, голосовая связь.
-
Подходит для автопарков, спецтехники, стационарных объектов и промышленных систем.
Характеристики
| Производитель: | АвтоГРАФ |
| Интерфейсы | RS-485, RS-232, 1-Wire, CAN (SAE J1939 / FMS), USB Type-C, Bluetooth |
| GPS антенна | Внешняя |
| Встроенный аккумулятор | 1800 мАч |
| Дискретный выход | 3 |
| Количество sim-карт | 2 |
| GSM модуль | GSM 900 / 1800 МГц, LTE-FDD B1 / B3 / B5 / B7 / B8 / B20 |
| Степень защиты корпуса | IP54 |
| Навигационный модуль | ГЛОНАСС / GPS / GALILEO |
| Напряжение питания | 10...60В |
| Рабочая температура (с АКБ) | -40...+85°С |
| Тип аккумулятора | Li-Po |
| Код товара: | 25-0001-0794 |
