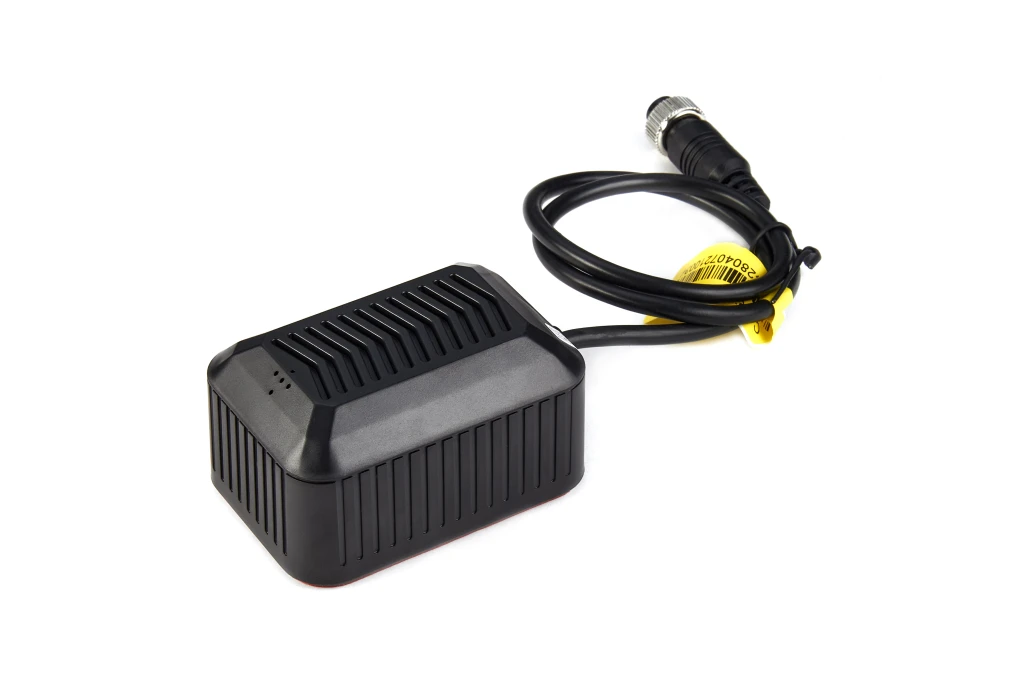

Курсовая автомобильная AHD-камера CARVIS MC-428 представляет собой универсальное решение для различных типов транспорта, устанавливаемое на лобовое стекло с помощью двухстороннего скотча 3М. Устройство оснащено высокочувствительным CMOS-сенсором SONY STARVIS (IMX307), который обеспечивает разрешение Full HD (1920×1080) и исключительную детализацию даже в сумерках (чувствительность 0,0001 люкс). Благодаря объективу с диафрагмой F1,0 камера пропускает максимальное количество света, что особенно важно при съемке в условиях ограниченной освещенности. Поддержка WDR и BLC гарантирует четкое изображение при встречном свете фар и перепадах освещения.
Ключевые преимущества
-
Матрица SONY STARVIS: сенсор IMX307 с чувствительностью 0,0001 люкс обеспечивает высокое качество видео даже в вечернее и ночное время без дополнительной ИК-подсветки.
-
Светосильный объектив F1,0: улучшенная диафрагма пропускает больше света, повышая четкость и яркость изображения при слабом освещении.
-
Выбор фокусного расстояния: объективы 3,6 мм (угол 90°) для широкого обзора дорожной ситуации или 6,0 мм (угол 75°) для более детального наблюдения за удаленными объектами.
-

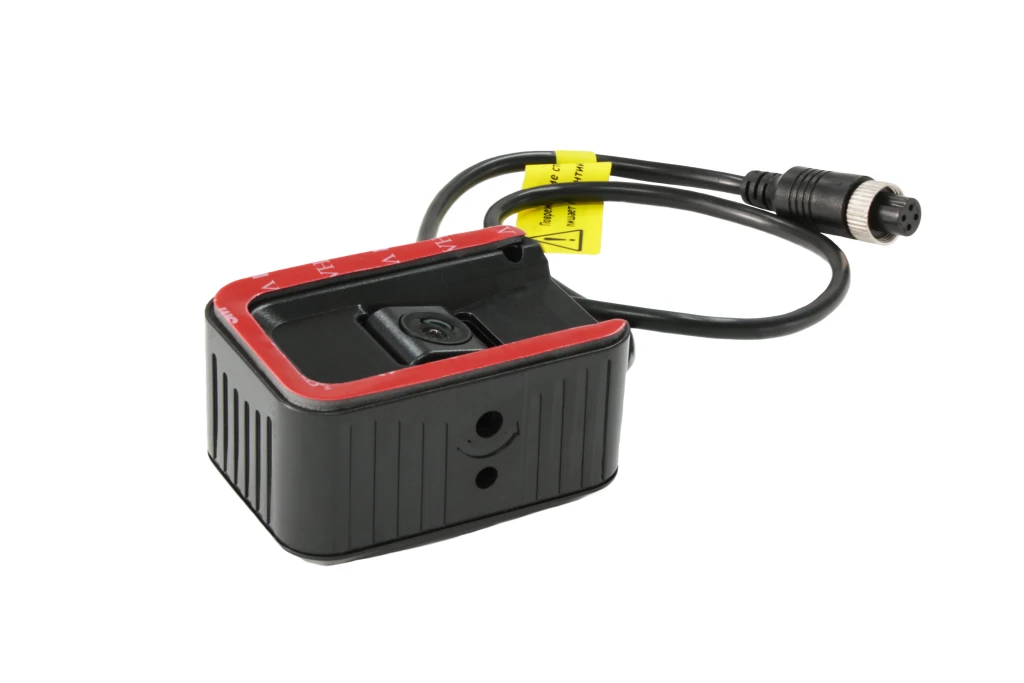

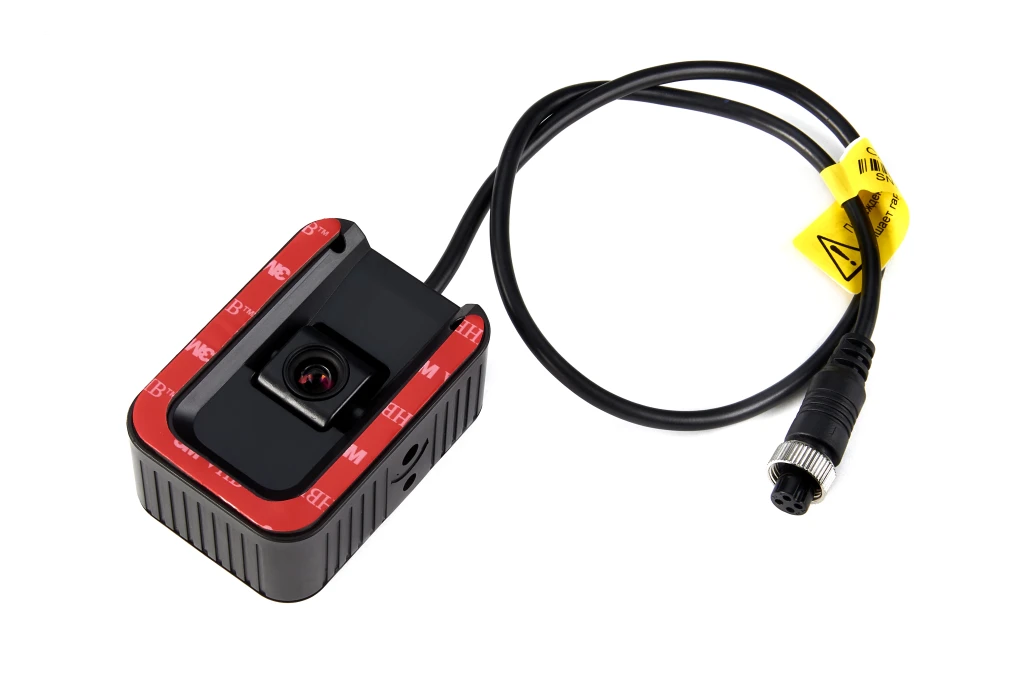

Простой монтаж: установка на лобовое стекло с помощью скотча 3М не требует сверления и специальных инструментов, подходит для любого транспорта.
-
Надежное соединение: 4-пиновый авиационный разъем с крепежной гайкой выдерживает вибрации и тряску во время движения.
-
Аппаратный WDR и BLC: широкий динамический диапазон и компенсация задней засветки обеспечивают отличную видимость при ярком встречном свете, въезде в тоннели и засветке фарами.
-
Компактность и малый вес: размеры 51×39×74 мм и вес всего 70 г не загромождают обзор и легко крепятся на стекле.
Технические характеристики
| Параметр | Значение |
| Тип камеры | Автомобильная курсовая |
| Матрица | 1/2,8" CMOS Sony IMX307 + FH8550M |
| Разрешение | 2 Мп (1920×1080, Full HD) |
| Количество активных пикселей | 1920×1080 |
| Объектив, мм | 3,6 / 6,0 (на выбор, F1,0) |
| Угол обзора по горизонтали | 90° (3,6 мм) / 75° (6,0 мм) |
| Система цветности | PAL |
| Видеовыход | Авиационный интерфейс (4 pin), AHD |
| Аудиовыход | Нет |
| Чувствительность, люкс | 0,0001 |
| Гамма коррекция | 0,45 |
| Электронный затвор, с | 1/25 – 1/100 000 |
| Отношение «сигнал/шум», дБ | более 48 (AGC выключен) |
| Шумоподавление | 3D DNR |
| Баланс белого | Автоматический |
| Контроль усиления (AGC) | Автоматический |
| Аппаратный WDR | Есть |
| BLC (компенсация задней засветки) | Есть |
| Режим «день/ночь» | Нет (постоянная цветная съемка) |
| Инфракрасная подсветка | Нет |
| Материал корпуса | Пластик |
| Класс защиты | IP31 |
| Рабочие условия | −30°C … +60°C, влажность до 95% |
| Напряжение питания, В | DC 12±3 |
| Максимальное энергопотребление, мА | 200 |
| Размер, мм | 51×39×74 |
| Вес, г | 70 |
Области применения
-
Легковые автомобили: в качестве курсовой камеры для видеорегистратора или системы помощи водителю.
-
Коммерческий транспорт: грузовики, фургоны — фиксация дорожной обстановки перед транспортным средством.
-
Пассажирский транспорт: автобусы, троллейбусы — для контроля зоны перед ТС и разбора ДТП.
-
Спецтехника и сельхозтехника: наблюдение за дорогой и рабочей зоной при движении.
-
Такси и каршеринг: надежная фиксация дорожных событий с высоким качеством в темное время суток.
Комплектация
-
Курсовая камера CARVIS MC-428 (с выбранным объективом 3,6 или 6,0 мм)
-
Крепление на двухсторонний скотч 3М
-
Кабель с авиационным разъемом (4-pin)
-
Руководство по эксплуатации
Монтаж и подключение
Камера устанавливается на внутреннюю сторону лобового стекла с помощью входящего в комплект двухстороннего скотча 3М. Монтаж не требует сверления или специальных инструментов, что позволяет быстро разместить устройство и при необходимости демонтировать без повреждений. Подключение осуществляется через 4-пиновый авиационный разъем с фиксирующей гайкой, устойчивый к вибрациям. Питание подается от бортовой сети 12 В (диапазон 9–15 В), видеосигнал передается по стандарту AHD. Класс защиты IP31 обеспечивает защиту от вертикально падающих капель и твердых частиц диаметром более 2,5 мм, что допустимо для использования в салоне автомобиля. Благодаря светосильному объективу F1,0 и матрице STARVIS камера отлично работает в условиях низкой освещенности без необходимости в ИК-подсветке.
Характеристики
| Производитель: | CARVIS |
| Разрешение записи | 2 Mpx (1080P) |
| максимальное разрешение | 1920×1080 |
| Напряжение питания | DC 12±3 |
| Корпус | Пластик |
| Объектив | 1/2,8" CMOS Sony IMX307+FH8550M |
| Рабочая температура (с АКБ) | −30℃ ... +60 ℃, влажность до 95 % |
| Разъем подключения | Авиационный интерфейс (4 pin), AHD |
| Степень защиты корпуса | IP31 |
| Угол обзора | 90° (3,6), 75° (6,0) |
| Код товара: | |
