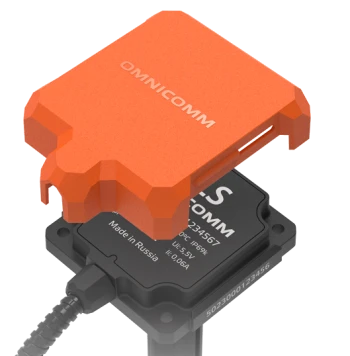

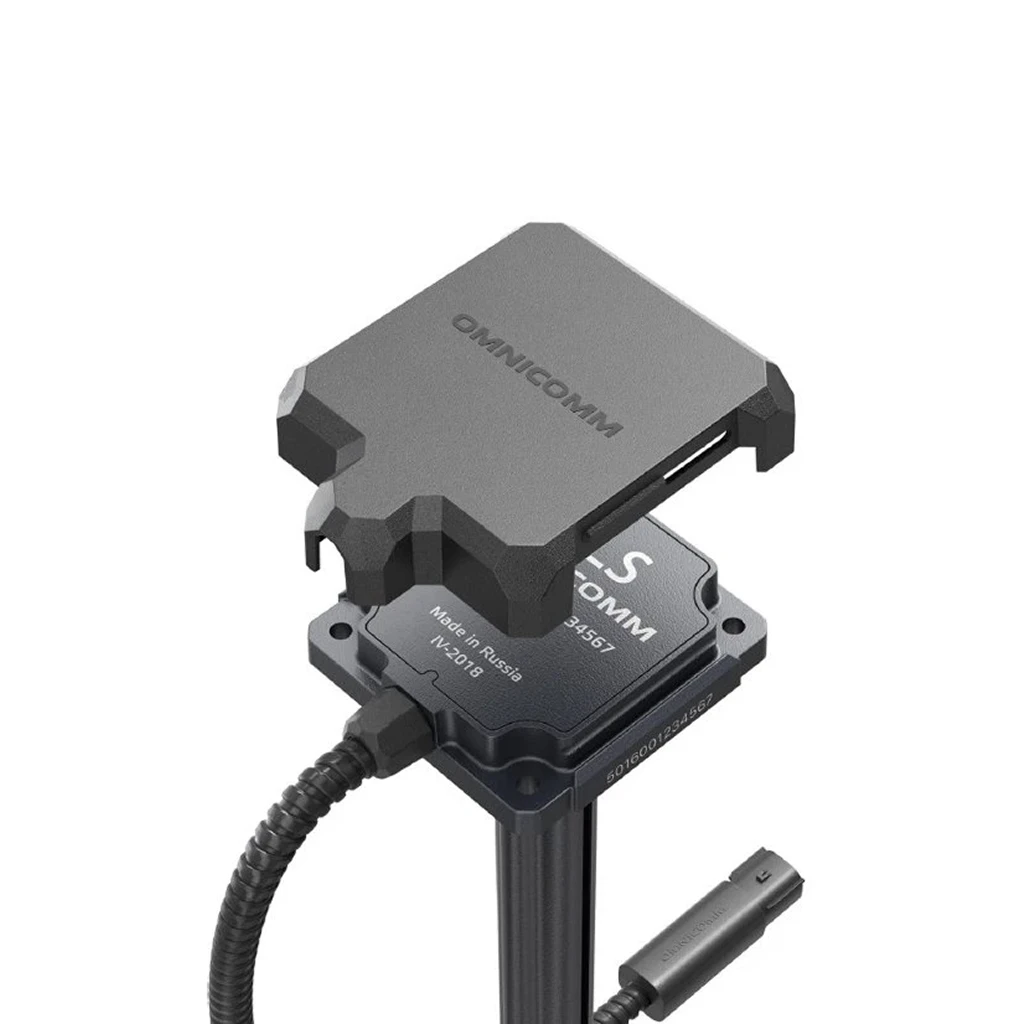

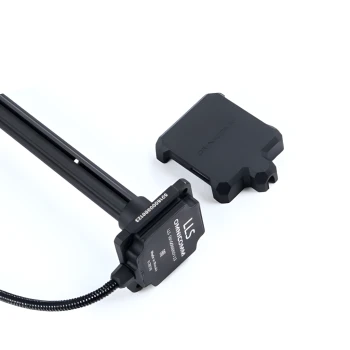

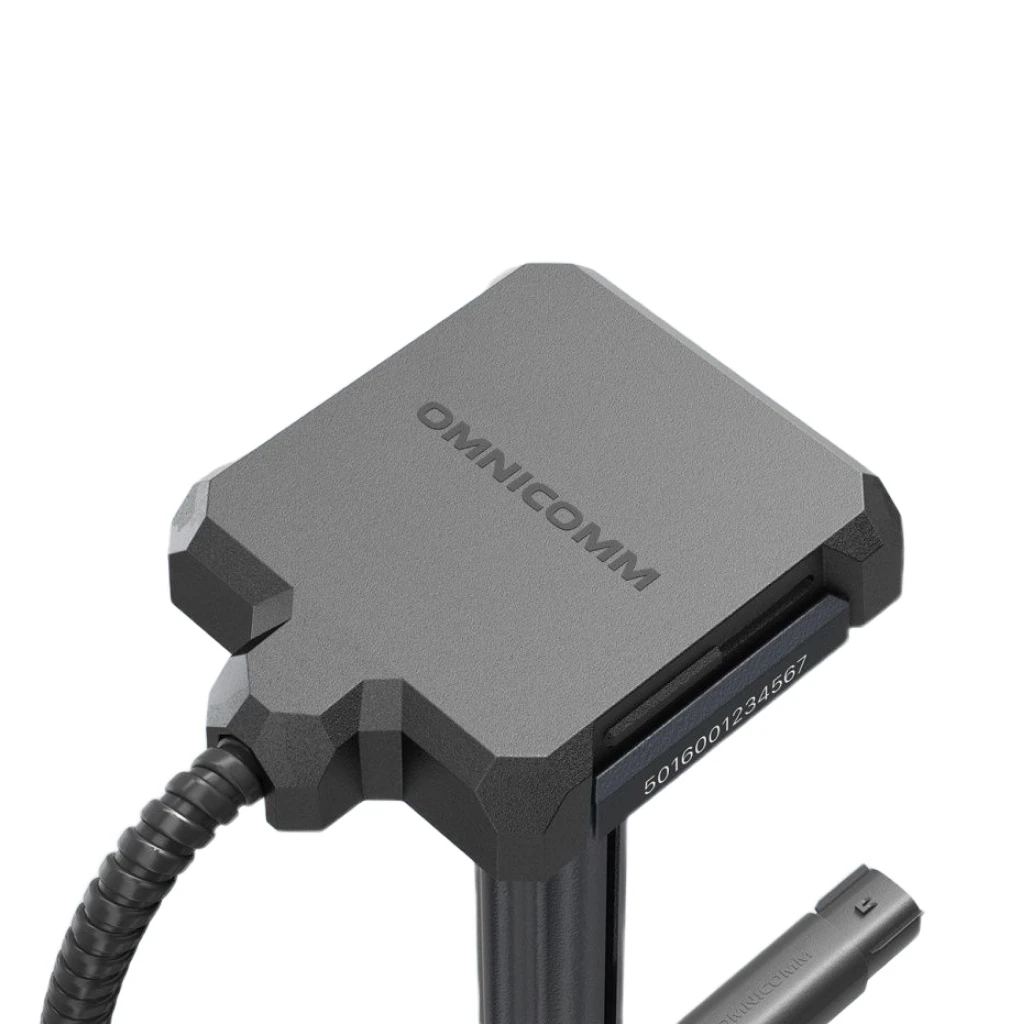

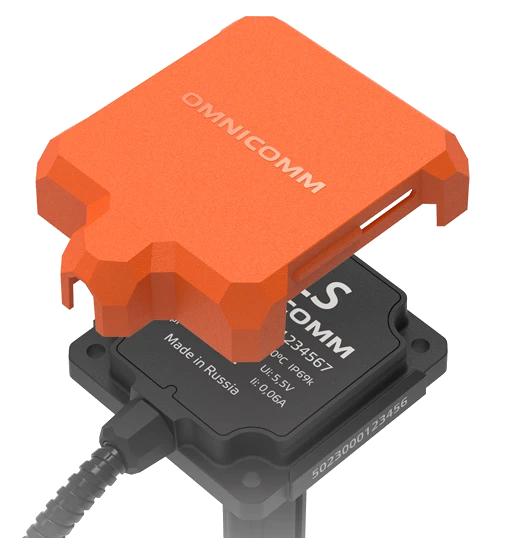

OMNICOMM LLS-Ex 5 разработан специально для техники, эксплуатируемой в потенциально опасных зонах. Датчик объединяет в себе адаптивность к изменениям характеристик топлива и эталонную точность LLS 5 (99,5%) с возможностью использования на транспортных средствах и объектах с повышенными требованиями к взрывобезопасности.
Благодаря сертификату взрывобезопасности устройство подходит для установки в ёмкостях топливозаправщиков и резервуарах стационарных хранилищ.
Технические характеристики датчиков Omnicomm LLS 5, LLS-Ex 5:
| Характеристика | Значение |
| LLS 5 | LLS-Ex 5 |
| Диапазон измерения, мм | 0…700, 1000, 1500, 2000, 2500, 3000 | 0…700, 1000, 1500, 2000, 2500, 3000, 4000, 5000, 6000 |
| Длина REF-канала, мм - для датчиков длиной 700, 1000 мм - для датчиков длиной от 1500 мм | 200 700 |
| Предел допускаемой основной приведённой погрешности измерения уровня, % | ± 0,5 (при работе с топливом, для которого проводилась калибровка или после заполнения бака до полного при смене вида топлива) |
| Интерфейс выдачи измеренных значений | RS-232, RS-485 |
| Программируемая скорость передачи интерфейса, бит/с | 1200, 2400, 4800, 7200, 9600, 14 400, 19 200, 38 400, 57 600, 115 200 |
| Напряжение питания, В | 7 – 75 | 5,1 |
| Потребляемая мощность, Вт | 0,4 | |
| Ток потребления, мА | 40 | |
| Электрическая прочность гальванической изоляции, не менее, В | 2500 | 7000 |
| Диапазон рабочих температур, °С | От минус 40 до плюс 80 |
| Относительная влажность при температуре 25 °С (без конденсации влаги), % | От 5 до 95 |
| Атмосферное давление, кПа | От 84 до 107 |
| Предельная относительная влажность при температуре 25 °С (без конденсации влаги), % | 100 |
| Степень защиты корпуса | IP69k |
| Режим работы | Продолжительный |
| Размер внутреннего фильтра | От 0 до 30 |
| Период измерения, с | 1 |
| Габаритные размеры, см | 87,3 × 83,5 × (21+длина измерительной части) |
| Масса, кг | Не более 2 |
| Средний срок службы, лет | 12 |
| Диапазон изменения цифрового кода, соответствующего максимальному значению измеряемого уровня | 1…4095 |
| Диапазон изменения цифрового кода, соответствующего минимальному значению измеряемого уровня | 0…4095 |
| Диапазон измерения температуры, °С | От минус 40 до +80 |
| Абсолютная погрешность измерения температуры во всем диапазоне рабочих температур, °С | ± 5 |
Характеристики
| Производитель: | Omnicomm |
| Интерфейсы | RS-232, RS-485 |
| Степень защиты корпуса | IP69k |
| Аналоговый режим | — |
| Гальваническая развязка, В | 7000 (через БИС-MX) |
| Диапазон выходного аналогового сигнала | — |
| Диапазон выходного цифрового сигнала | 0…4094 |
| Напряжение питания | 7…75В |
| Подключение к ПК | — |
| Протокол обмена данными | LLS, Modbus |
| Рабочая температура (с АКБ) | -60…+85С |
| Скорость обмена данными, бит/с | от 1200 до 115 200 |
| Цифровой режим | — |
| Частотный режим | — |
| Код товара: | 25-0002-0500 |
