EFD-01

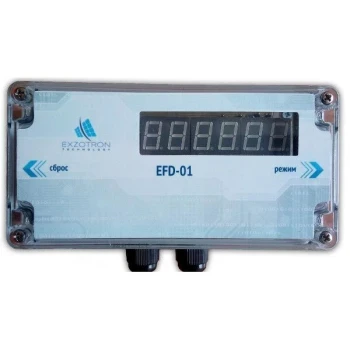

Цифровой индикатор (аппаратный контроллер УСС) предназначен для отображения информации с счетчика топлива ППО25/ППО40.

Позволяет качественно снимать данные с устройства УСС (с счетчика ППО) и отображать информацию о текущей выдачи топлива на цифровом табло. Для снятия сигнала используется два информационных канала, что позволяет исключать «наматывания», а так же контролировать сторону вращения. Имеет отдельный цифровой (импульсный и RS485) вывод для подключения к терминалам спутникового мониторинга(GPS/ГЛОНАСС).

Преимущества цифрового индикатора:

• - Аппаратный контроль дребезга и контроль направления вращения счетчика;
• - Яркая индикация, для снятия показаний с счетчика в ночное время;
• - Влагозащищенный корпус;
• - Ведется два учета – РАЗДАЧА и ТОТАЛЬНЫЙ СЧЕТЧИК.

Возможна передача данных о ТОТАЛЬНОМ СЧЕТЧИКЕ на ГЛОНАСС/GPS устройство по RS485 в протоколе LLS(датчик топлива). Это позволяет получать через спутниковый мониторинг, на офисе, получать данные, которые заправщик фиксирует в первичную ведомость.

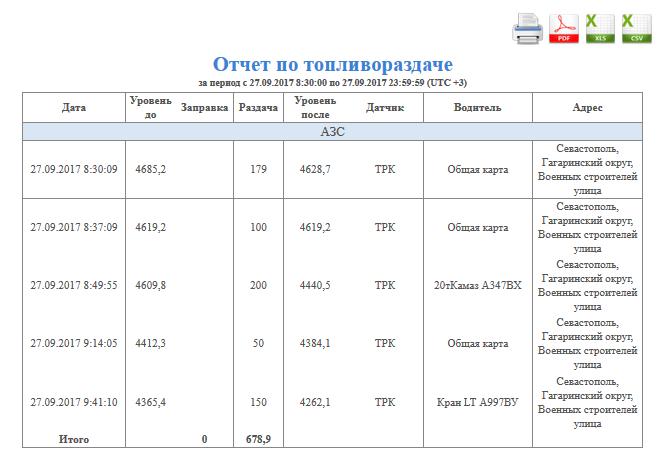

Отчет о выдаче топлива с системы GPS/ГЛОНАСС

Наличие импульсного выхода для подключение ГЛОНАСС/GPS устройства.

Три режима работы:

• - 1 импульс на литр;
• - 10 импульсов на литр;
• - 100 импульсов на литр.

РАЗДАЧА – отображается с миллилитрами, и отображается как XXXX.XX. При необходимости счетчик раздачи можно сбросить нажатием на кнопку «СБРОС».

ТОТАЛЬНЫЙ СЧЕТЧИК – не сбрасывается и учет ведется в литрах, и отображается как XX.XX.XX. Прибор может переключаться между отображением двух режимов посредством нажатия на кнопку «РЕЖИМ».

Прибор имеет защиту от «дребезга» датчика оборотов. Эта защита имеет память до 64 импульсов в обратную сторону. Это означает что, если колесо датчика будет иметь биения в несколько импульсов в обе стороны — прибор будет фильтровать ложные импульсы. К прибору могут быть подключены датчики как с питанием 5 вольт, так и 12, — для этого есть специальный джампер (переключатель) на плате.

При потере питания прибор сохраняет все значения счетчиков в памяти. При появлении питания — прибор включается с восстановленными значениями счетчиков.

Так же возможна эксплуатация индикатора в комплекте решения выдачи топлива по RFID картам с блокировкой.

Комплект оборудования для выдачи топлива по RFID картам, с блокировкой отгрузки

Технические характеристики:

• - Допустимое кратковременное напряжение питания 9-80V;
• - Потребление (без учета потребления датчика оборотов) 2.2W;
• - при 12V до 200mA;
• - при 24V до 100mA;
• - Максимальный ток, потребляемый датчиком оборотов 200mA;
• - Напряжение питания датчика 5/12 V;
• - Защитный показатель IP65;
• - Максимальная частота импульсов 3000 имп/сек;
• - Выход импульсов гальванически изолированный, универсальный;
• - Защита счетных входов от тока больше 50mA;
• - RS485 порт для передачи данных о тотальном счетчике.

Цифровой индикатор возможно использовать для снятия информации как с счетчика ППО так и с объемомера.

Пример выдачи топлива на заправщике с использованием объемомера

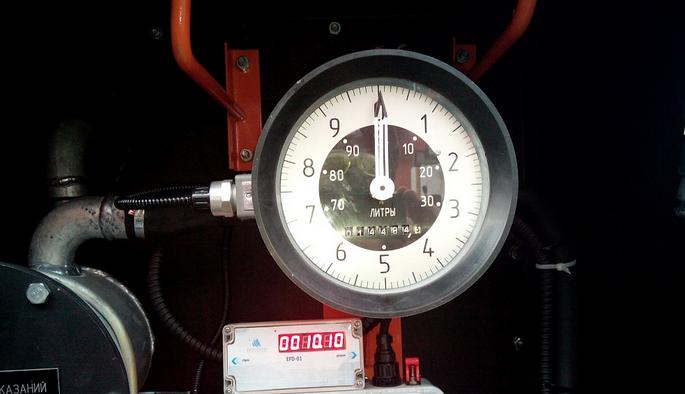

Цифровая индикация показаний счетчика топлива

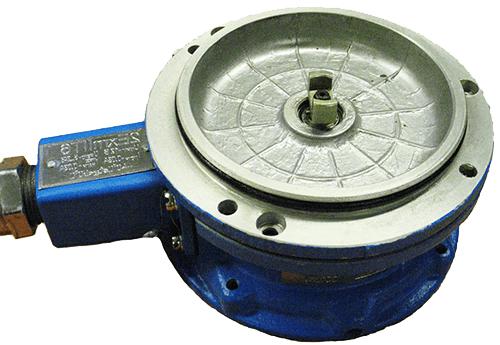

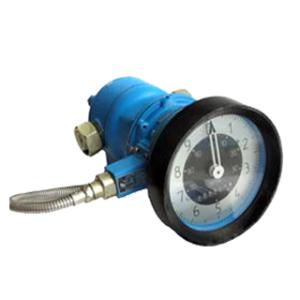

Устройство снятия сигнала УСС Б70 и счетчик ППО

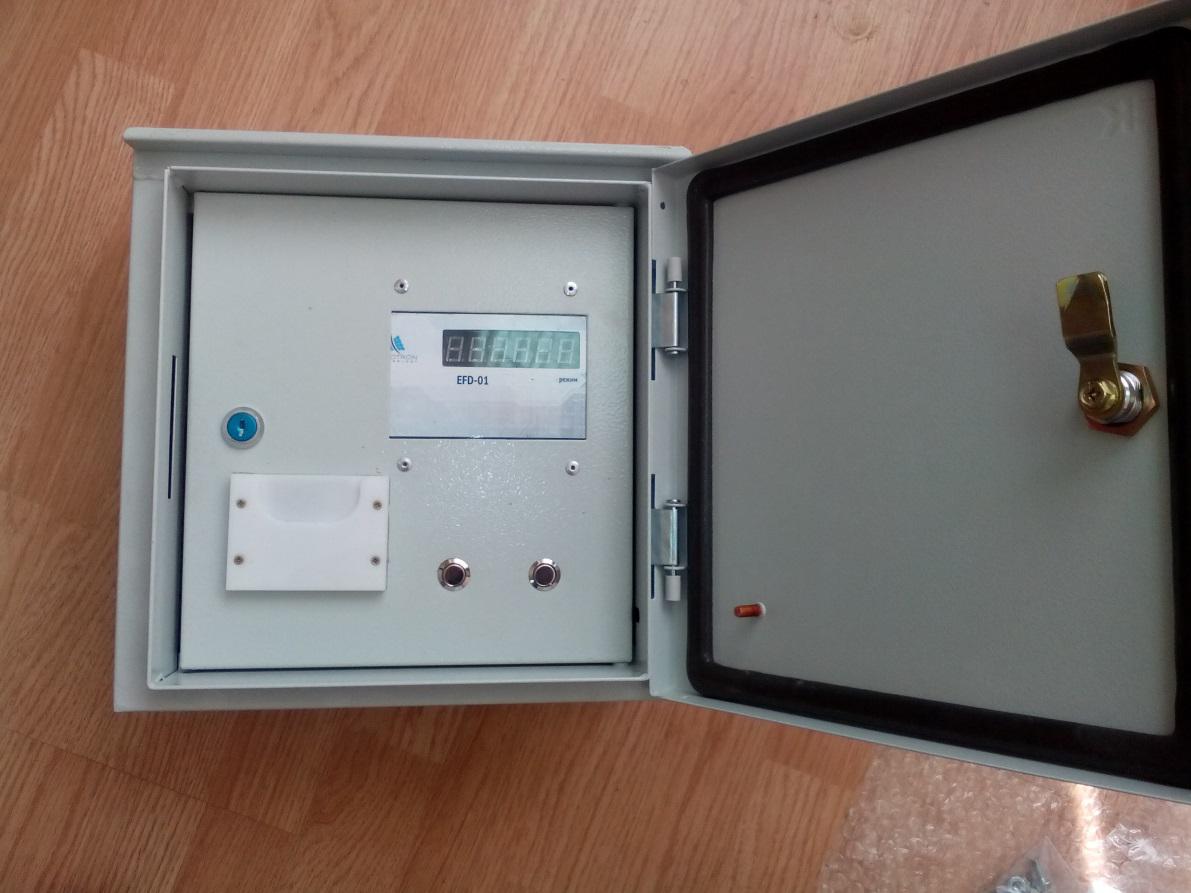

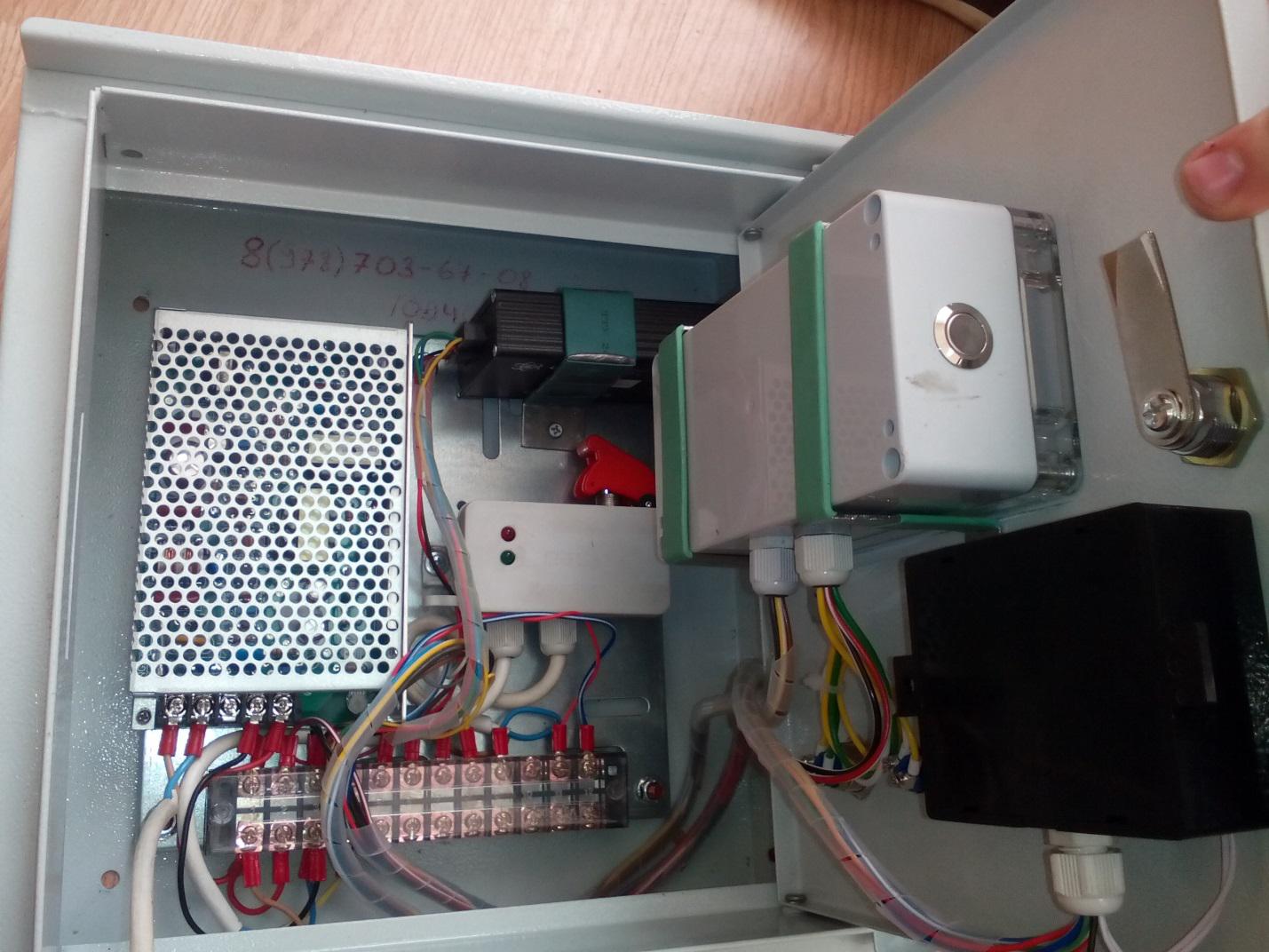

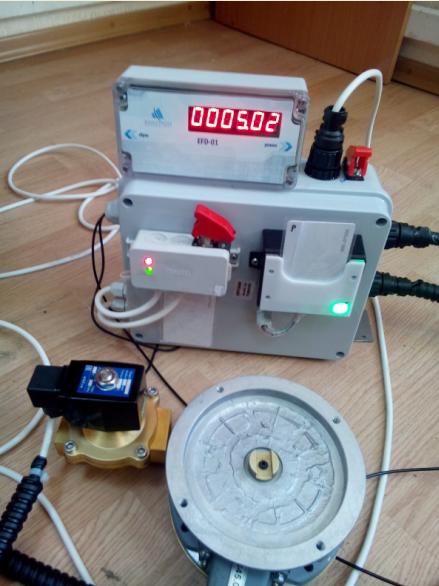

ПРИМЕР ИСПОЛЬЗОВАНИЯ индикатора EFD-01 в составе
комплекта выдачи топлива EFL 4.02

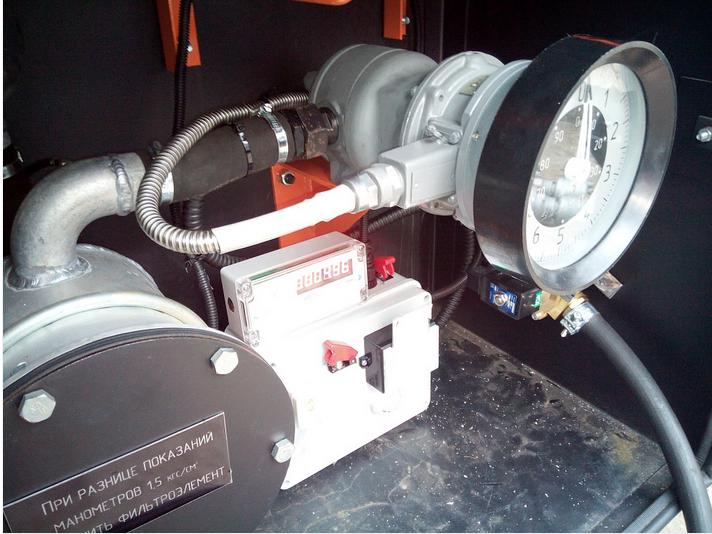

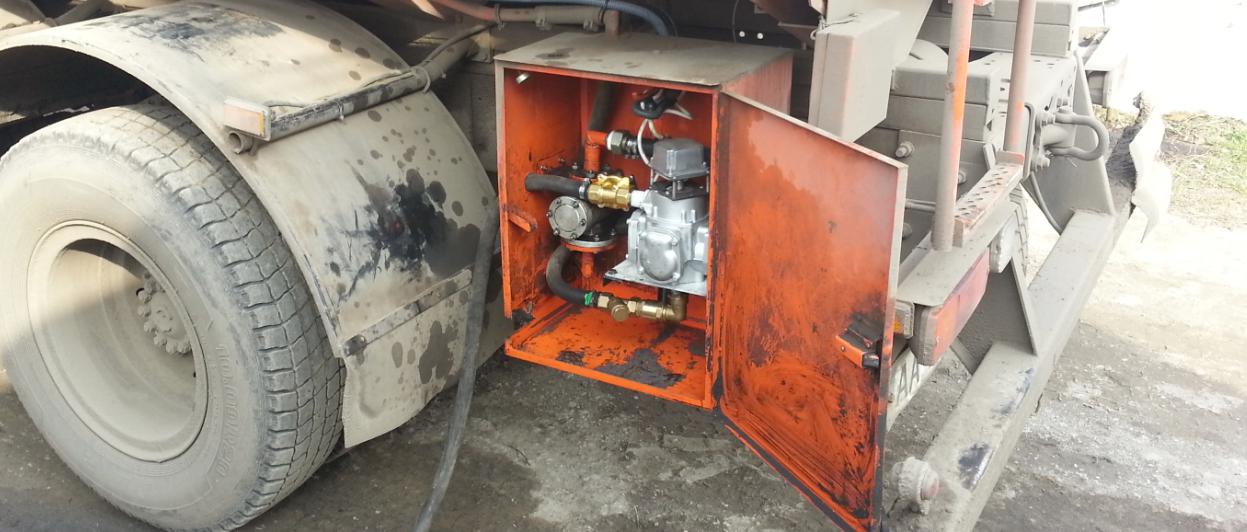

Пример монтажа EFD-01 на заправщике
