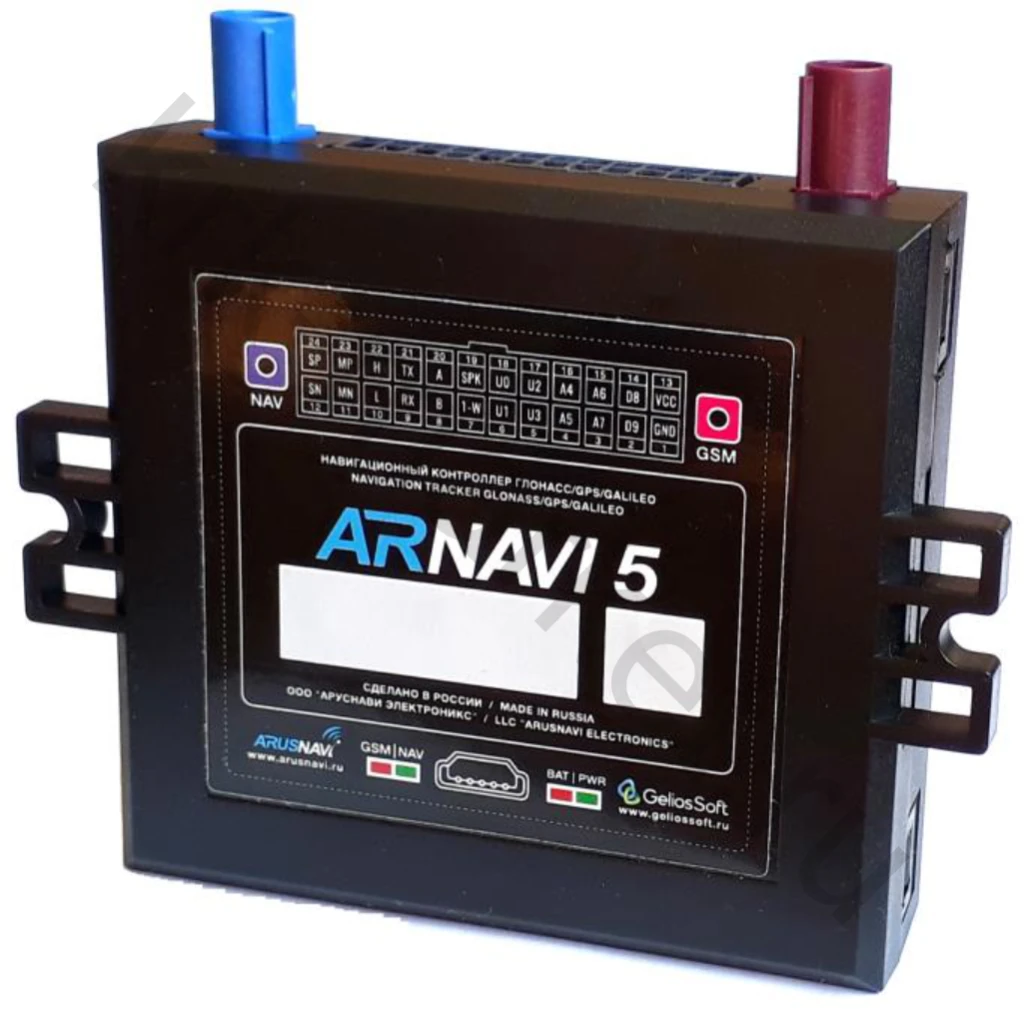

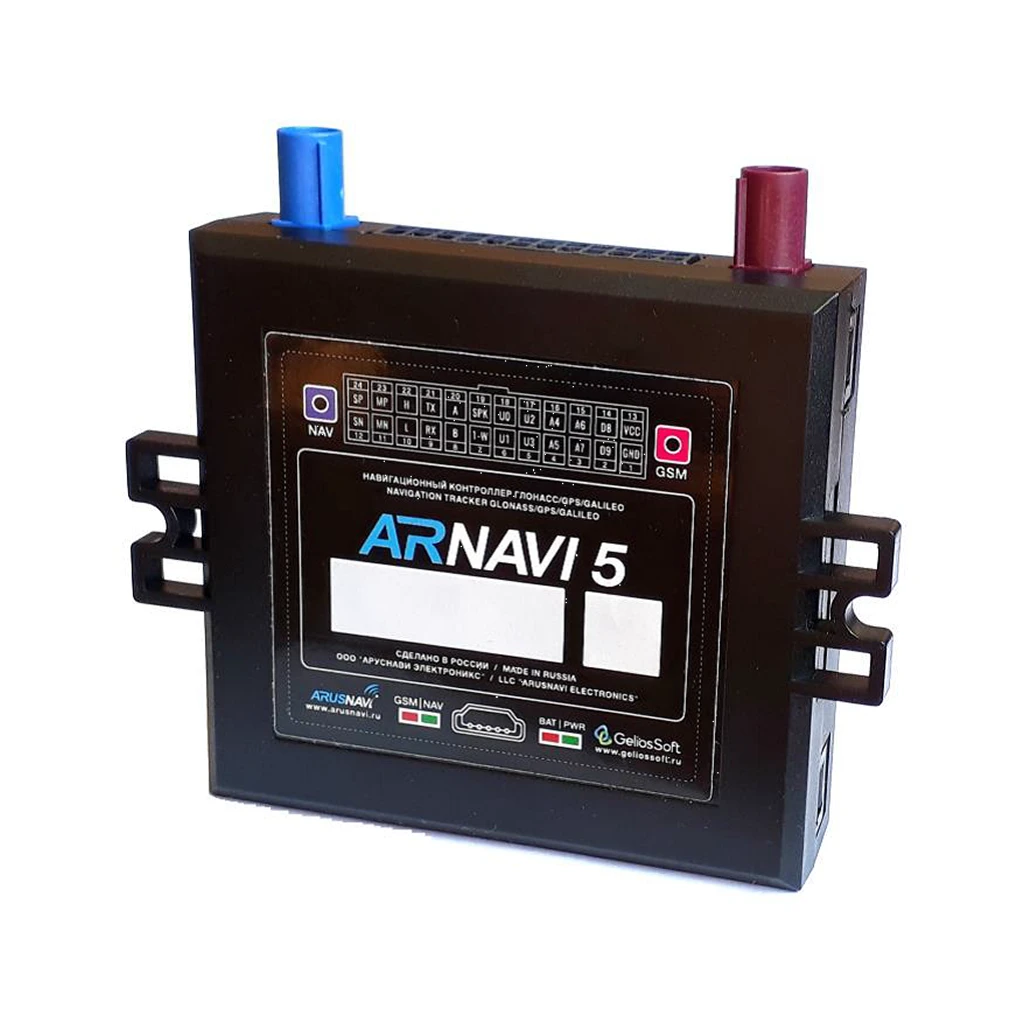

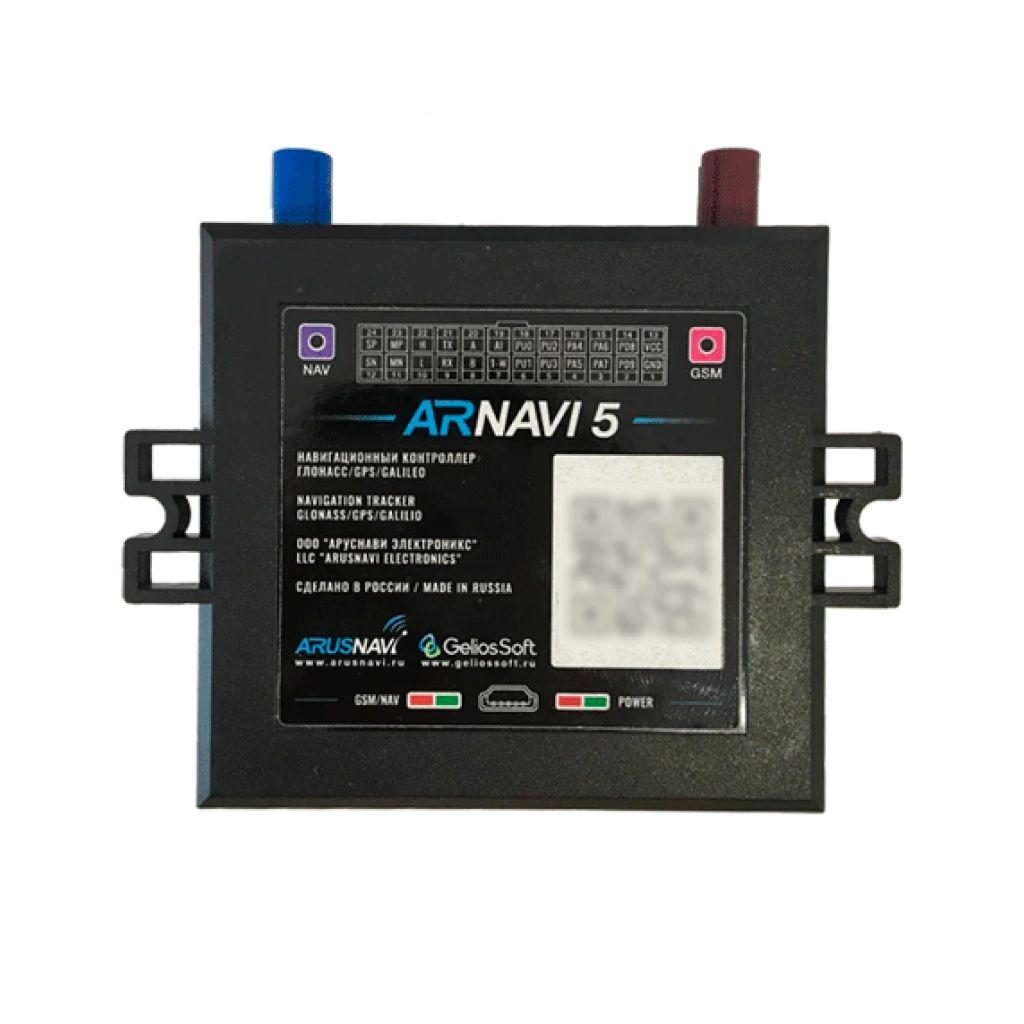

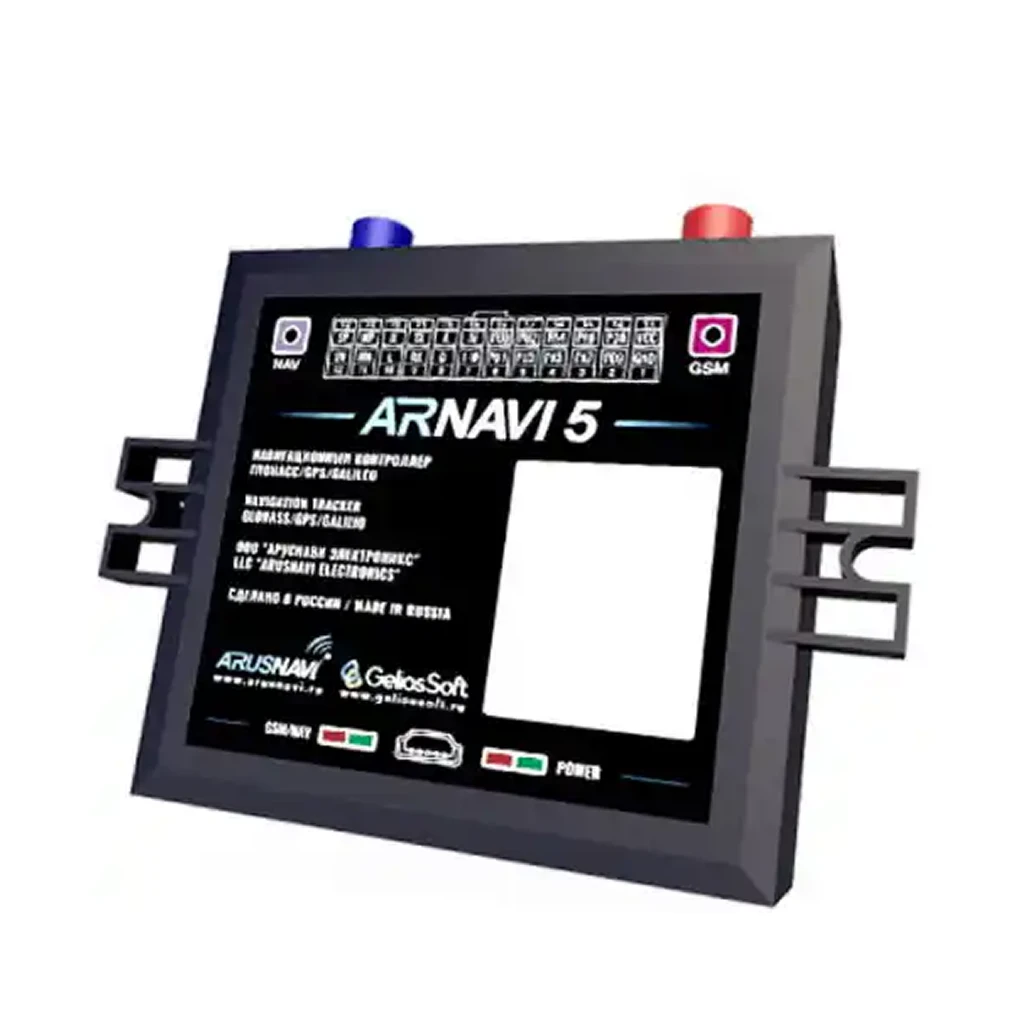

Навигационный трекер ARNAVI 5 предназначен для дистанционного наблюдения за подвижными объектами, с возможностью работы с двумя серверами мониторинга и может быть использован совместно с любым совместимым программным комплексом. Для более полного контроля за состоянием автомобиля или установленного на нем оборудования, к устройству могут подключаться дискретные (вкл. / выкл.), аналоговые и частотноимпульсные датчики (датчики расхода топлива, наличия пассажира, температуры и др.).
Предусмотрено подключение цифровых датчиков по интерфейсам RS232, RS485 и 1-WIRE. Четыре программируемых выхода «замыкание на массу» позволяют удаленно управлять такими системами как автозапуск или блокировка двигателя. Реализована внутренняя поддержка CAN шины, по стандартному протоколу J1939. Также возможно подключение внешнего модуля CAN по интерфейсам RS232 или RS485. Считывается более 20 параметров: полный расход и уровень топлива, полный пробег, время работы, обороты и температура двигателя, скорость, нагрузки на оси, контролеры аварий и др. Встроенный резервный аккумулятор обеспечивает автономную работу устройства при отключении аккумулятора автомобиля с информированием об этом событии - данная функция широко используется в охранных и противоугонных целях.
Встроенный датчик движения (ускорения) используется в интеллектуальных алгоритмах энергосбережения, а также может применяться для определения мест стоянок транспортного средства. Трекер может фиксировать уровень GSM сигнала, идентифицировать базовые станции и достоверность навигационных данных в момент записи каждой координатной точки. Доступна функция обновления встроенного программного обеспечения без демонтажа с объекта и без необходимости непосредственного доступа к устройству (по каналу GSM).
Корпус - пластиковый, выполнен в соответствии с требованиями европейских стандартов электро- и пожаробезопасности. Трекер способен работать в диапазоне температур от -40 до +80 градусов Цельсия (температура хранения до -45 до +85 градусов Цельсия) и пригоден для установки на легковой транспорт с напряжением бортовой сети 12 Вольт, большегрузный транспорт с 24-х Вольтовой бортовой сетью, а также на любые другие транспортные средства. Допустимое напряжение питания составляет от 7 до 44В. Имеется защита от переполюсовки, от кратковременных скачков напряжения более 600В, а также защита встроенного аккумулятора от перезаряда.
Технические характеристики:
- Габариты устройства, мм Без учета антенн и крепления 74 х 69 х 22
- Масса, грамм Без учета антенн и жгута 250
- Напряжение питания, В Без учета импульсных выбросов 7 - 44
- Диапазон рабочих температур, °C Без учета аккумулятора -40...+80
- Аналоговый вход: Диапазон измерения 0-33 В, разрядность 12 бит, 4 шт.
- Дискретный вход: Уровень лог. «1» - не менее 5 В Уровень лог. «0» - не более 1 В, 6 шт.
- Дискретный выход: Ток коммутации до 540 мА, 4 шт.
- Датчик движения / наклона Встроенный есть
- Интерфейс RS232 есть
- Интерфейс RS485 есть
- Интерфейс CAN Стандарт «J1939» есть
- Интерфейс 1-WIRE Термодатчики, ключи i-Button есть
- Датчик вскрытия корпуса Механический есть
- Интерфейс USB Диагностика, обновление есть
- Модуль GSM GSM / GPRS / HTTP SIM868
- Модуль навигации Glonass / GPS / Beidou / Galileo SIM868
- Антенна GSM Длина кабеля 2-3 м внешняя
- Антенна навигации. Длина кабеля 2-5 м внешняя
- Количество слотов SIM-карт (Попеременная работа) 2
- Количество слотов SIM-чип (Попеременная работа) 2
- Карта памяти MicroSD есть (Опциональное оснащение)
- Автоинформатор есть
- Подключение громкой связи есть
- Резервный АКБ, мА Li-Pol, 250-1500
- Энергонезависимая память, Мб 32 (400 000 событий)
Характеристики
| Производитель: | ARNAVI |
| Интерфейсы | RS-232, RS-485, CAN, 1-WIRE, USB |
| GPS антенна | Внешняя |
| Встроенный аккумулятор | 250-1500мА/ч |
| Дискретный выход | 4 |
| Количество sim-карт | 2 |
| GSM модуль | 850 МГц (GSM), 900 МГц (EGSM), 1800 МГц (DCS) и 1900 МГц (PCS) |
| Степень защиты корпуса | IP53 |
| Навигационный модуль | ГЛОНАСС / GPS / Beidou / Galileo |
| Напряжение питания | 7...44В |
| Рабочая температура (с АКБ) | -40...+80С |
| Тип аккумулятора | Li-Pol |
| Код товара: | 25-0001-0330 |
