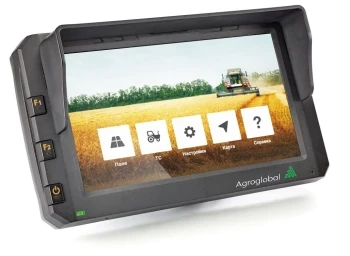

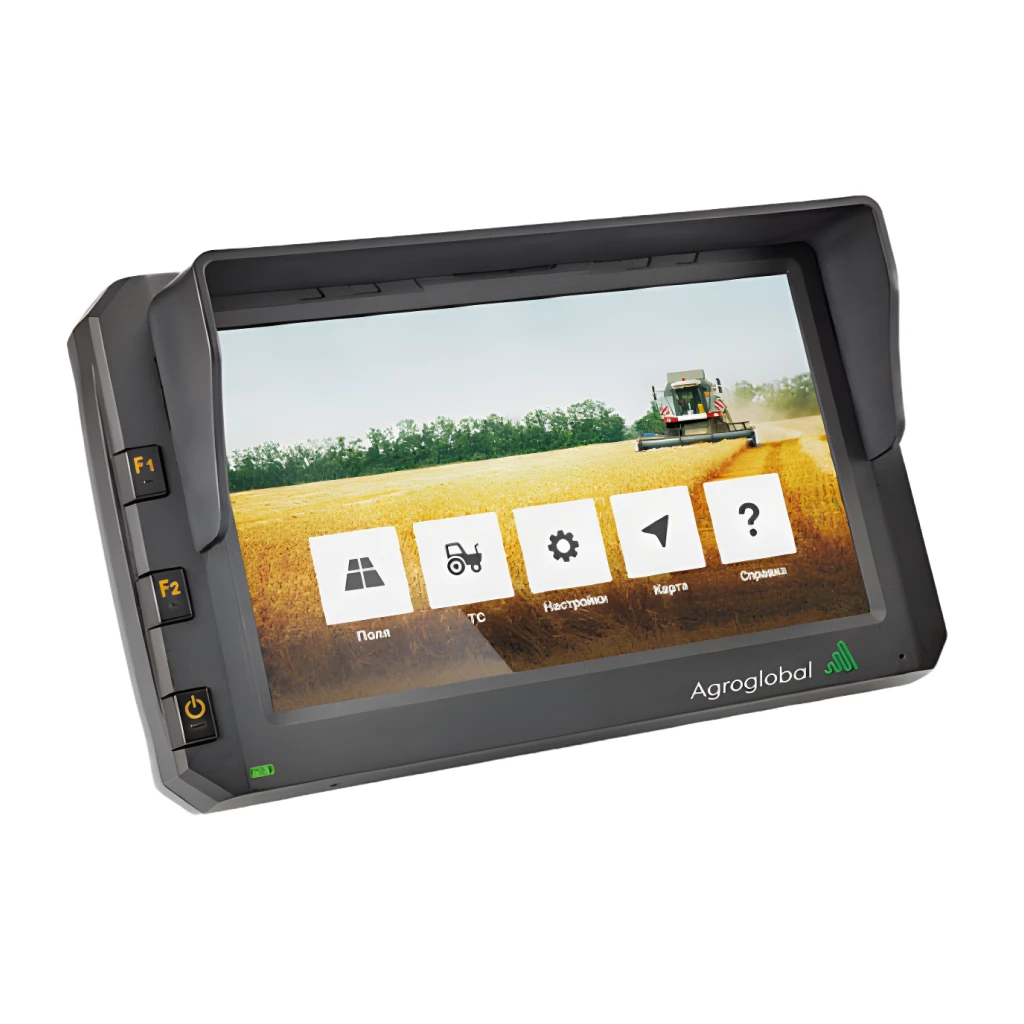

Универсальная навигационная система AGROGLOBAL AGN АТ5 в базовой комплектации служит в качестве устройства наведения для решения многих задач. Однако основное назначение прибора — быть частью системы управления при использовании различных химических смесей во время полевых работ. Система управления способствует сохранению нормы внесения на гектар, следит за входом на обрабатываемый участок поля и механически отключает секции (а также форсунки).
Позиционирование с повышенной точностью
Для повышения точности позиционирования можно подключить внешний GNSS-приемник. Встроенный 3G-модем обеспечивает доступ к RTK-коррекции через Интернет (клиент NTRIP). Затем поправки передаются на внешний GNSS-приемник (Rover). Кроме того, модем позволяет отправлять отчеты о работе системы во внешние системы онлайн-мониторинга.
Основные задачи:
- Навигация сельскохозяйственной техники (параллельное вождение).
- Контроль нормы вылива / внесения при опрыскивании / разбрасывании*
- Удалённый мониторинг процесса опрыскивания / разбрасывания

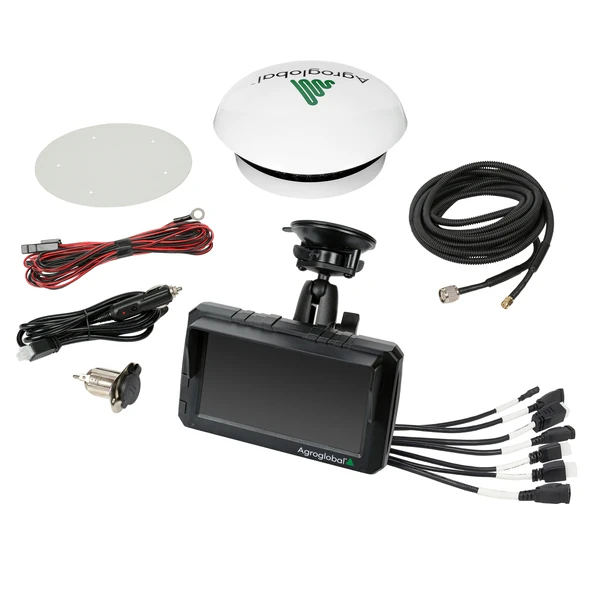

Комплектация:
- Головное устройство Agroglobal AGN AT5 - 1 шт.

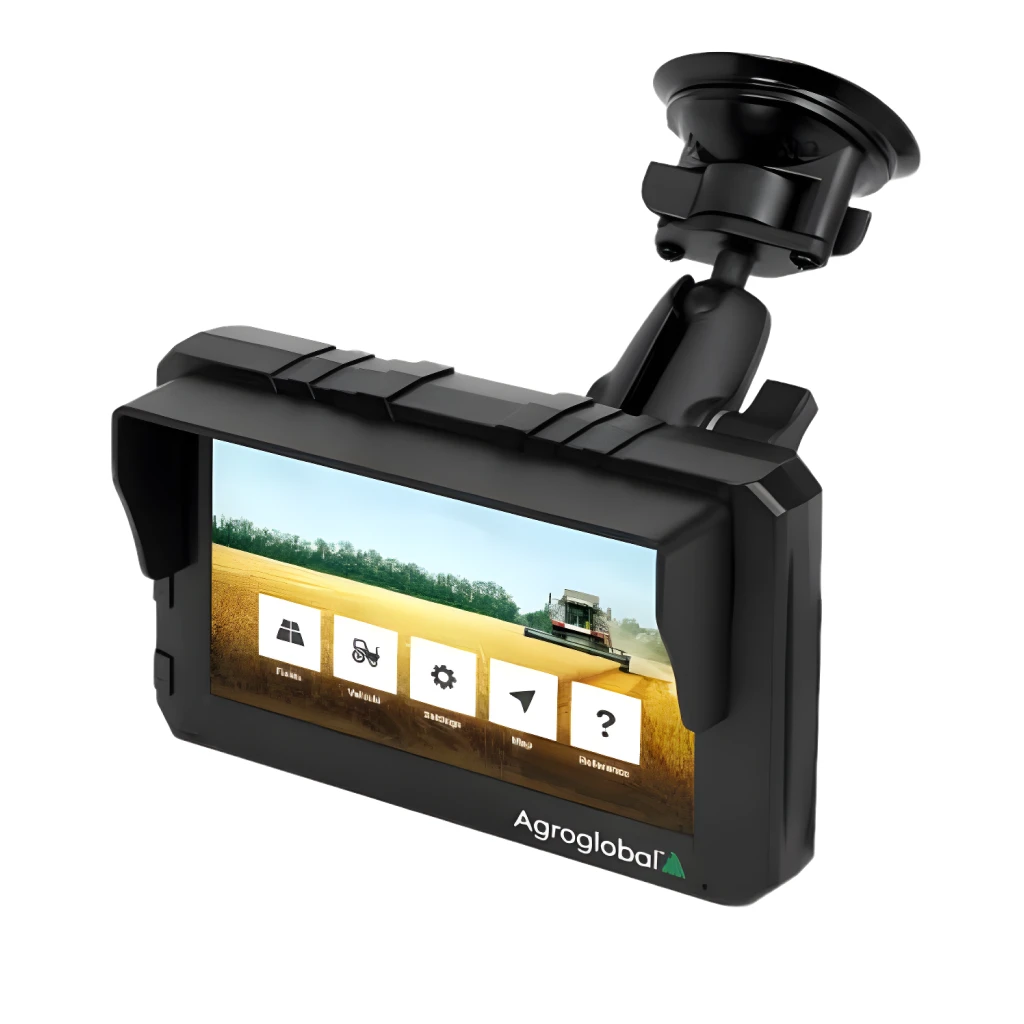

- Кронштейн - 1 шт.
- Кабель питания (в гнездо прикуривателя) - 1 шт.
- Гнездо прикуривателя с проводами - 1 шт.
- Антенна усиленная GNSS AGN 3.3 - 1 шт.
- Металлическая пластина для антенны - 1 шт.
- Антенный кабель в гофрированной трубе длиной 4 м - 1 шт.
- Руководство пользователя
Характеристики:
ЭКРАН | 7″ ёмкостной тачскрин, 1024*600 |
ВНЕШНЯЯ ПАМЯТЬ | SD-карта, до 128GB |
USB-ПОРТЫ | 2 х USB2.0 (Micro USB) |
ПОДДЕРЖКА КАМЕРЫ | 2 канала 720p USB (1 мегапиксель) 2 канала запись |
2G / 3G МОДЕМ | Встроенный |
АНТЕННА GPS | Внешняя активная трёхчастотная GNSS-антенна |
АНТЕННЫЙ КАБЕЛЬ | 4 м, в защитном гофре |
ОПЕРАЦИОННАЯ СИСТЕМА | Android V5.1 (KitKat) |
НАПРЯЖЕНИЕ ПИТАНИЯ | 12 / 24 В пост. |
ПОТРЕБЛЯЕМАЯ МОЩНОСТЬ | <10 Вт |
РАЗМЕРЫ | 29 х 123 х 193 мм (головное устройство) |
РАБОЧАЯ ТЕМПЕРАТУРА | -20° … +70° С |
ТЕМПЕРАТУРА ХРАНЕНИЯ | -40° … +80° С |
СТЕПЕНЬ ЗАЩИТЫ | IP64 |
ИСПЫТАНИЕ НА ВИБРАЦИЮ | 5–300 Гц, 2 г |
Функции:
ТОЧНОСТЬ КУРСОУКАЗАНИЯ ОТ РЯДА К РЯДУ | Прием поправок EGNOS (SBAS) в 20–30 см |
ШАБЛОНЫ ДВИЖЕНИЯ | Прямая AB / Периметр / Произвольная форма / Замер площади / Идентичные кривые |
| Режимы работы | Дневной / ночной Режим Авиа (обработка с воздуха) Позиционирование на OSM картах |
ОТЧЁТЫ | kml-файл на флешку (SD), на удалённый сервер (Wiafleet) |
ФУНКЦИЯ МОНИТОРИНГА | Wiafleet |
УПРАВЛЕНИЕ ОПРЫСКИВАНИЕМ/РАЗБРАСЫВАНИЕМ | Автоматическое / ручное управление секциями Контроль нормы внесения |
Характеристики
| Производитель: | AGROGLOBAL |
| Код товара: | 25-0012-0334 |
Документация
