Первые тахографы были разработаны и выпущены в 20-х годах прошлого столетия в период интенсивного развития автотранспорта. Компанией Stoneridge Electronics, имеющей 90-летнюю историю производства автомобильной техники, впервые тахографы серии 1100 выпущены в 1974 году. Принцип действия и конструкция прибора за прошедшее время претерпели значительные изменения.
Назначение и сфера применения
Тахограф – это бортовой прибор для контроля и фиксации следующих параметров при работе транспортного средства:
- скорости передвижения;
- километража пробега;
- периода работы;
- времени отдыха экипажа.
С помощью тахографа можно успешно решать следующие задачи заграничных поездок:
- Повышение уровня безопасности движения.
- Исключение непредусмотренных отклонений от заданного маршрута.
- Увеличение моторесурса механизмов и узлов автомобиля.
- Оптимизация маршрута и графика движения.
- Обеспечение социальной защиты членов экипажа.
- Объективной фиксации фактического объема выполненной работы.
- Непредвзятой оценки профессионального уровня водителей.
- Объективного расчета между заказчиком и исполнителем за определенный объем перевозок.
Тахограф является обязательным бортовым устройством при осуществлении международных автоперевозок. Для новых автомобилей, продаваемых в странах-участниках соглашения ЕСТР, предусмотрена заводская комплектация прибором.
Устройство тахографа

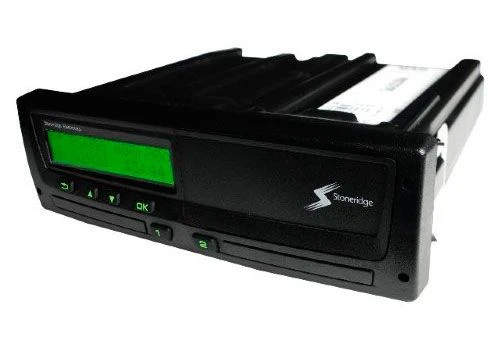

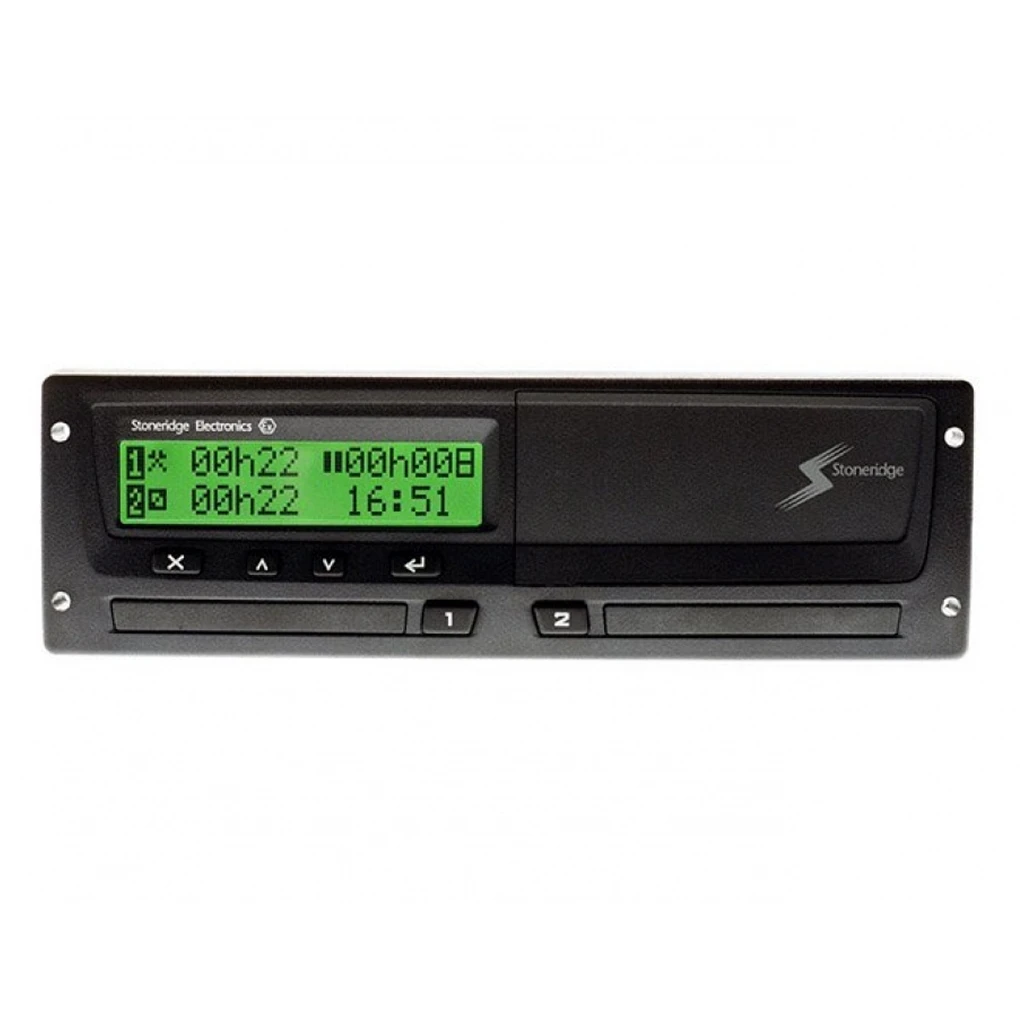

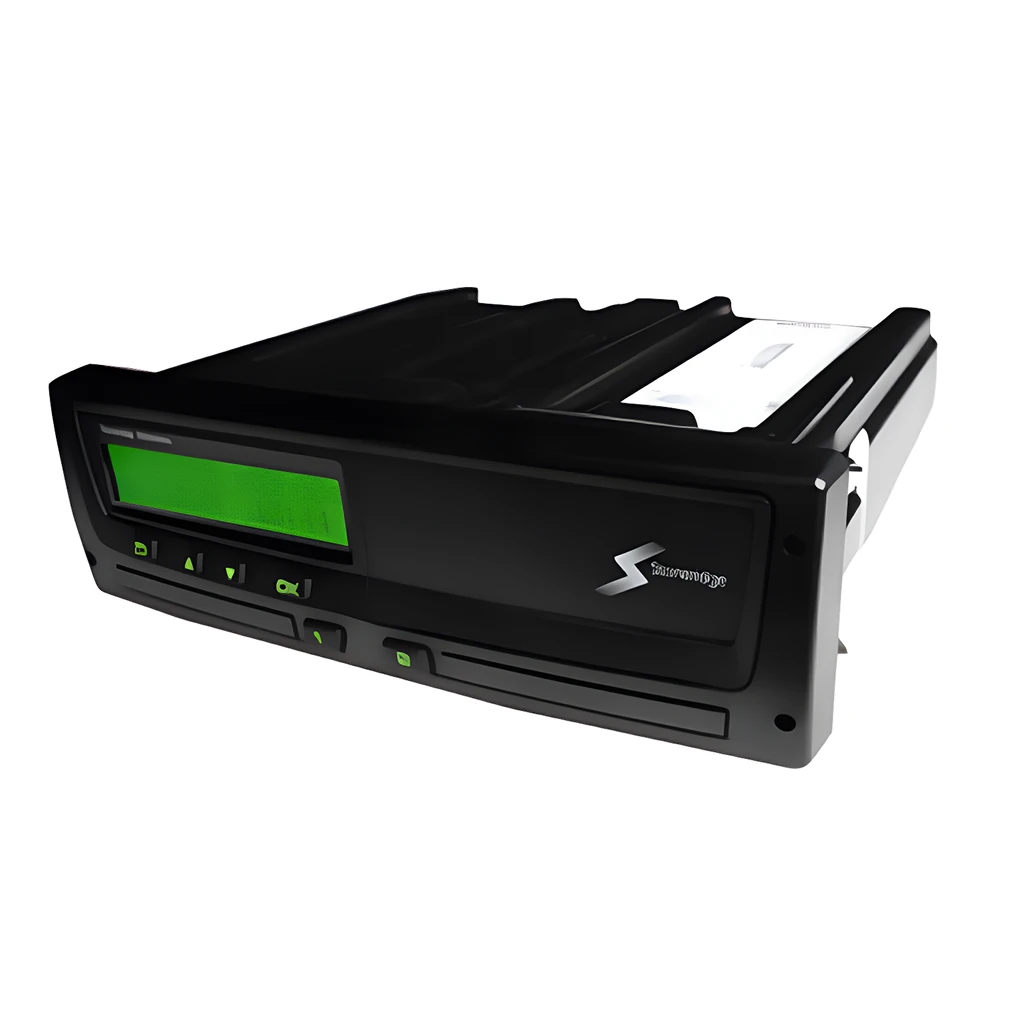

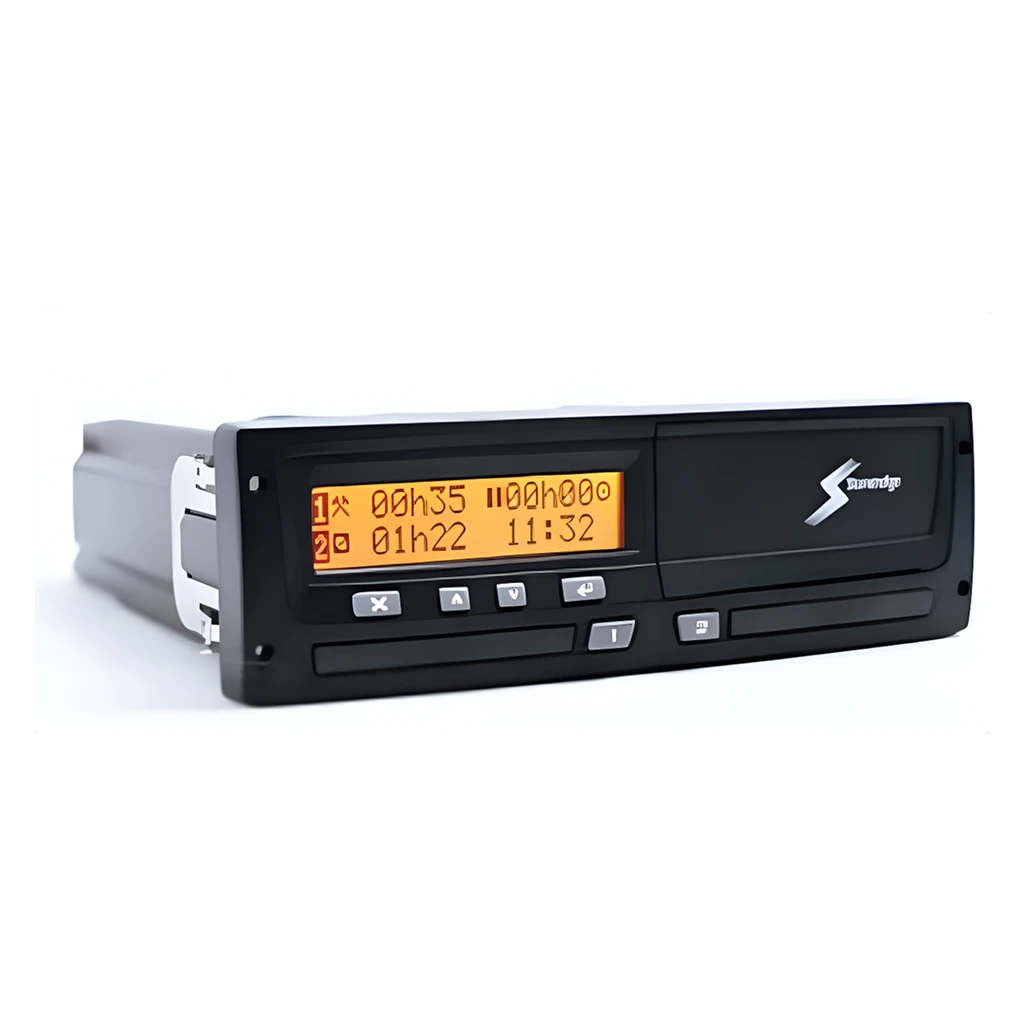

В состав электронного тахографа Stoneridge SE5000 включаются:
- жидкокристаллический монитор с русскоязычным меню;
- встроенный радиоприемник;
- клавиши ввода данных;
- универсальный блок питания 12-24В;
- термопринтер для вывода информации;
- две слота для карт экипажа.
Последние модели тахографа SE5000, в отличие от предыдущих – фиксируют все характеристики в непрерывном режиме на личной карточке водителя с дублированием данных во внутренней памяти. Записанная информация обрабатывается специальными программами (TIS Compact, TIS Web, TIS Office) и распечатывается непосредственно с тахографа.
Тахограф Stoneridge SE5000 имеет функцию самодиагностики и защиты сигнала. Такие нечестные манипуляции, как отключение прибора, подмотка километража для личной выгоды членов экипажа, практически исключены. Вся информация об автомашине и водителе архивируются в соответствии с законодательством России.
Очередность действий водителя при пользовании тахометром Stoneridge SE5000 включает:
- введение индивидуальной карты водителя в слот, при этом основной водитель вводит карту с левой стороны, сменный водитель – с правой;
- ввод данных с клавиатуры (место нахождения до начала смены – режим «Работа» или режим «Отдых»);
- с момента начала движения регистрация режимов ведется автоматически. Вручную вводятся виды деятельности «Работа», «Отдых (перерыв)», «Рабочая готовность». Режим «Вождение» вручную вывести невозможно;
- по окончании смены водитель изымает карту из слота.
Уход за тахографом
Предупредить преждевременный отказ работы тахометра возможно, соблюдая следующие несложные правила:
- Не помещать в картоприемник посторонние предметы.
- Предупреждать загрязнение прибора изнутри и снаружи.
- Закрывать картоприемники, кроме момента ввода и изъятия карты.
- Очищать тахограф в случае загрязнения влажной тканью.
- Отключать питание прибора при необходимости повторов запуска мотора автомобиля. В данном случае может понадобиться новая калибровка тахометра.
- Избегать действия высокого напряжения, чтобы предупредить невосстанавливающееся повреждение.
ХАРАКТЕРИСТИКИ
| Абсолютная погрешность по пробегу, км | ±0,1 |
| Абсолютная погрешность по времени, с | ±1 |
| Абсолютная погрешность измерения скорости, км/час | ±1 |
| Напряжения питания, В | 12…24 |
Максимальная потребляемая мощность, Вт: в режиме работы в печатном режиме | — 5 15 |
| Габариты тахографа (ДхШхВ), не более, мм | 210х190х60 |
| Масса, не более кг | 1,2 |
| Температура эксплуатации, °С | -25…..+65 |
| Дисплей | 2*16, 7 вариантов подсветки |
| Принтер | с сменным модулем печати |
Характеристики
| Производитель: | Stoneridge |
| Код товара: | 25-0014-0056 |
Документация
