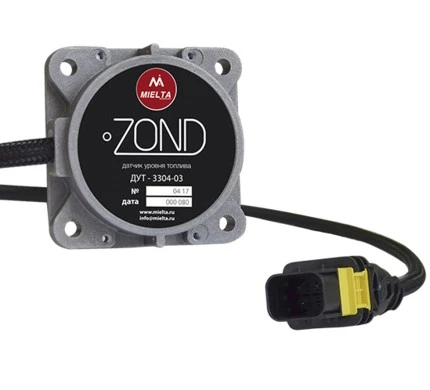

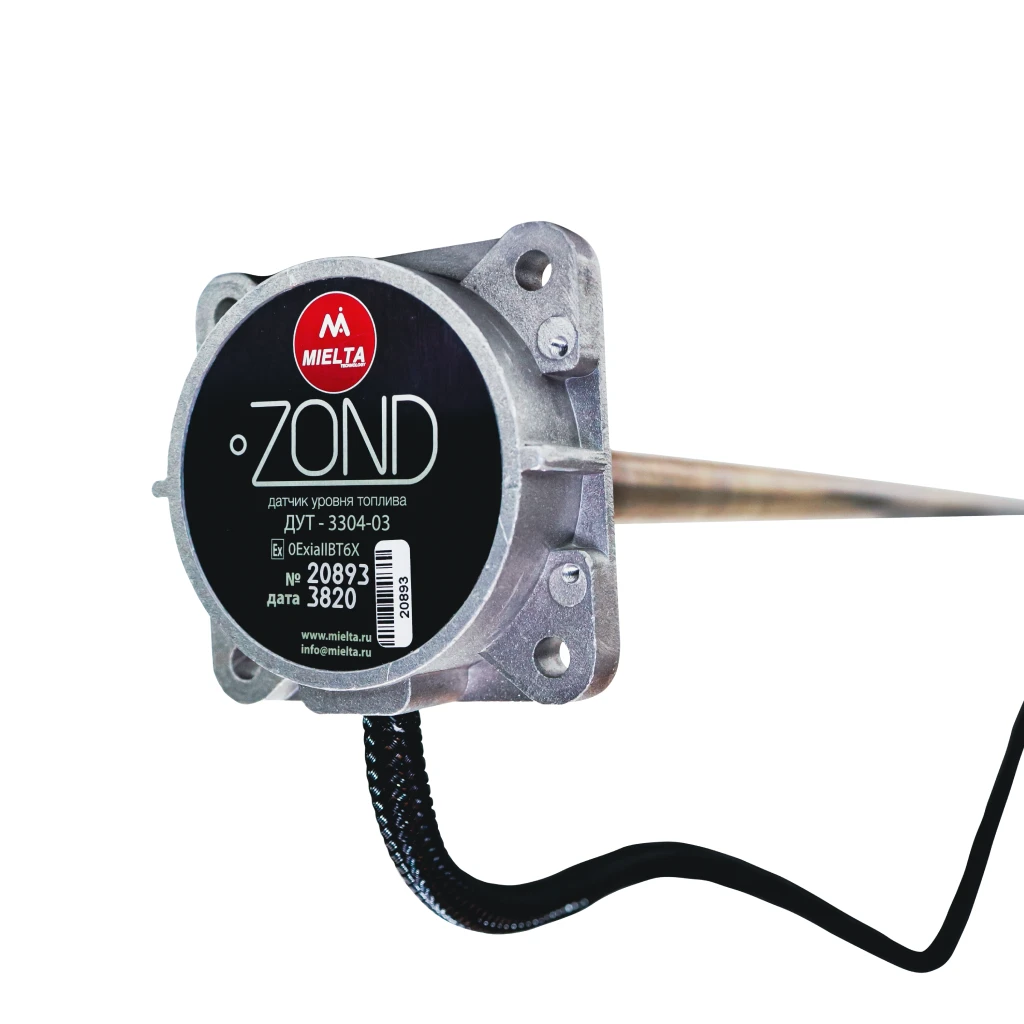

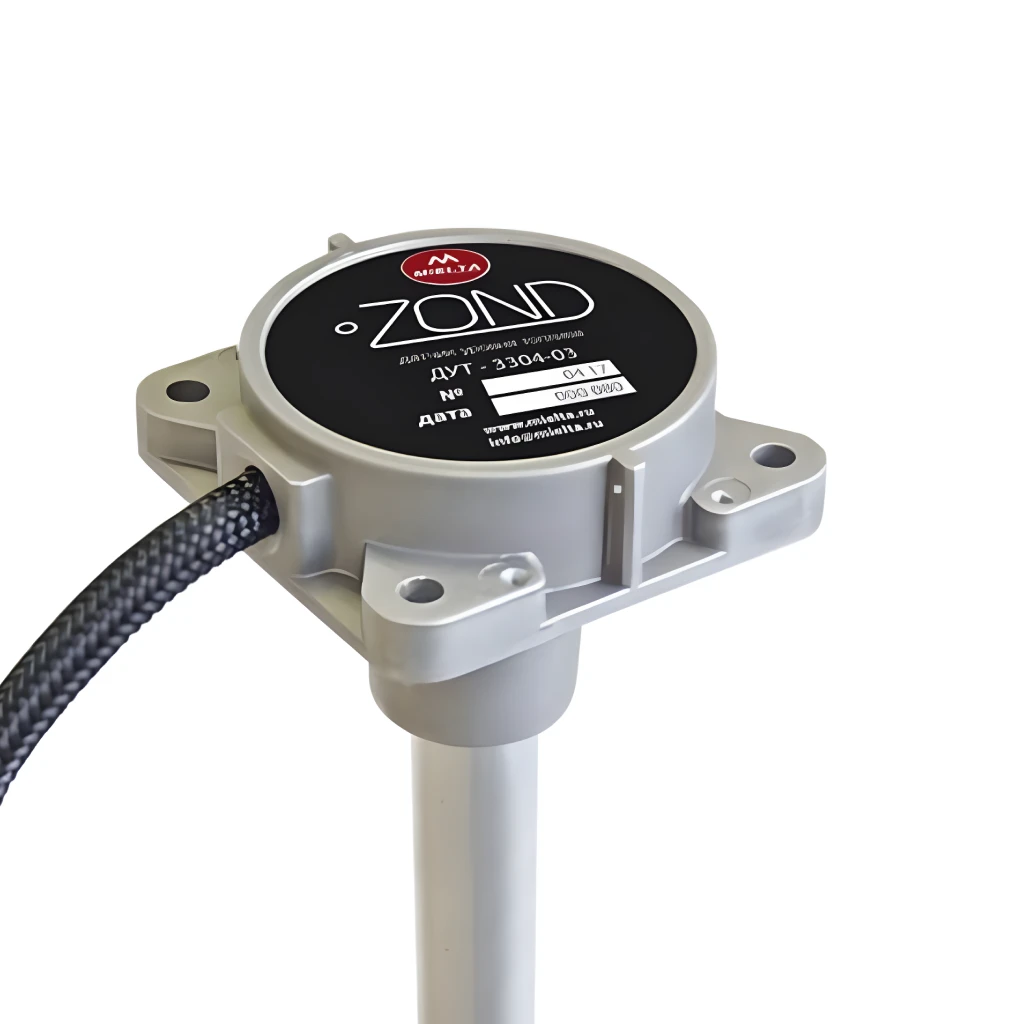

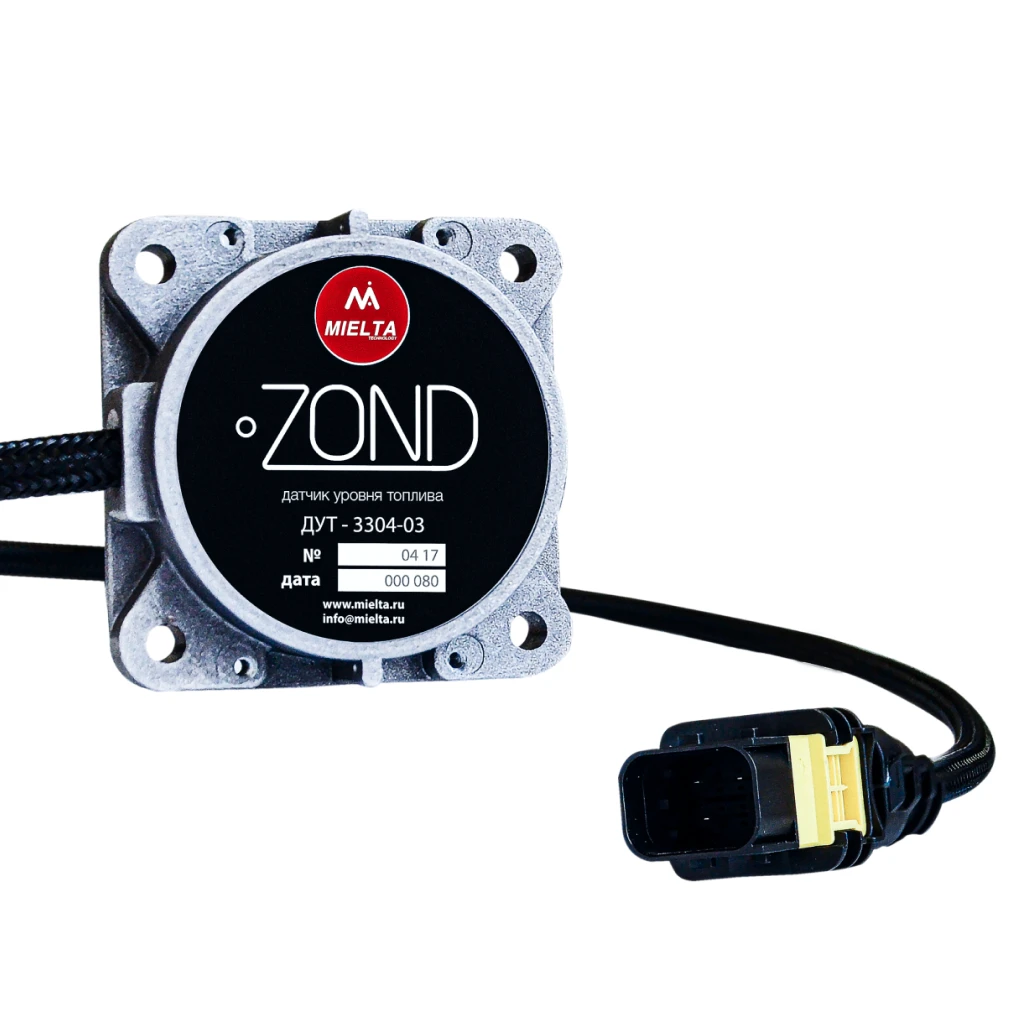

Данный датчик уровня топлива (ДУТ) предназначен для работы на автомобилях, сельскохозяйственной и спецтехнике, а также в стационарных хранилищах и резервуарах. Он оснащен регулируемой по длине измерительной частью, герметичным корпусом, устойчивым к воздействию топлива и масел, а также прочным металлическим фланцем для надежного монтажа. Кабель датчика защищен синтетической оплеткой, обеспечивающей дополнительную прочность и износостойкость.
Безопасность и совместимость
-
Блок питания датчика имеет искробезопасную схему, соответствующую требованиям ГОСТ Р МЭК 60079-11-2010.
-
Трехзонная гальваническая развязка позволяет подключать датчик к различным источникам питания и устройствам считывания данных, в том числе на удаленных объектах, с разностью потенциалов до 1000 В.
Гибкость настроек и диагностика
-
Настраиваемый частотный выход и цифровой интерфейс RS-485 с поддержкой протокола Omnicom обеспечивают оптимальную интеграцию в систему мониторинга.
-
Датчик поддерживает расширенный протокол настройки, обновление ПО, парольную защиту и ведение журнала изменений.
-
Встроенная память позволяет хранить тарировочную таблицу, а специальная программа-конфигуратор для ПК упрощает настройку под конкретные задачи.
-
При возникновении аварийных ситуаций (например, переполнение бака, обрыв датчика, короткое замыкание из-за воды) устройство передает коды ошибок, что позволяет быстро обнаружить и устранить неисправность.
Преимущества
✔ Универсальность применения (транспорт, хранилища, резервуары)
✔ Надежная защита от внешних воздействий
✔ Совместимость с различными системами мониторинга
✔ Гибкие настройки и удобное управление через ПК
✔ Встроенная диагностика неисправностей
Этот датчик обеспечивает точный контроль уровня топлива, предотвращает хищения и оптимизирует расход ГСМ за счет современных технологий и удобного управления.
Технические характеристики
| Напряжение питания | 8 – 55 В |
| Средняя потребляемая мощность | 0,5 Вт |
| Период измерения | 1 сек. |
| Интервал усреднения | 1-60 сек. |
| Относительная погрешность измерения уровня во всем диапазоне | 1% |
| Длина измерительной части | 200-2000 мм |
| Частотный выход, максимальный диапазон | 30-2048 Гц |
| Дискретность частотного выхода | 1 Гц |
| Подтяжка частотного выхода к питанию | 2 кОм |
| Ограничение по току частотного выхода | 100 мА |
| Скорость RS485 | 9600, 19200, 38400, 57600, 115200 бод, 8n1 |
Гальваническая изоляция: - питание, частотный выход – цифровые интерфейсы - питание, частотный выход – корпус - корпус – цифровые интерфейсы | 1000 В 1000 В 1000 В |
| Рабочая температура | -40..+80 °С |
| Степень защиты корпуса | IP68 |
Характеристики
| Производитель: | Mielta |
| Интерфейсы | RS-485 |
| Степень защиты корпуса | IP68 |
| Аналоговый режим | — |
| Гальваническая развязка, В | 1000 В |
| Диапазон выходного аналогового сигнала | — |
| Диапазон выходного цифрового сигнала | — |
| Напряжение питания | 8 – 55 В |
| Подключение к ПК | — |
| Протокол обмена данными | — |
| Рабочая температура (с АКБ) | -40..+80 °С |
| Скорость обмена данными, бит/с | — |
| Цифровой режим | — |
| Частотный режим | 30-2048 Гц |
| Код товара: | 25-0002-0302 |
