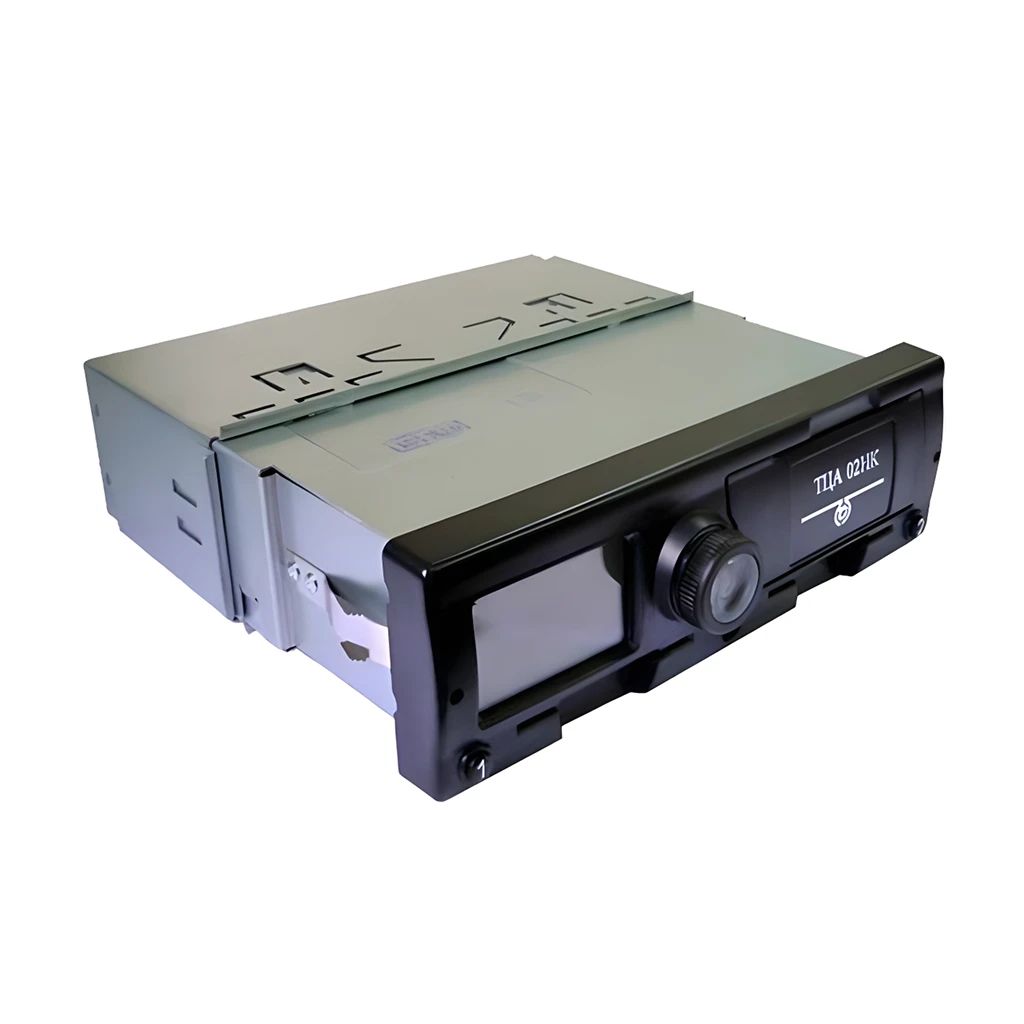

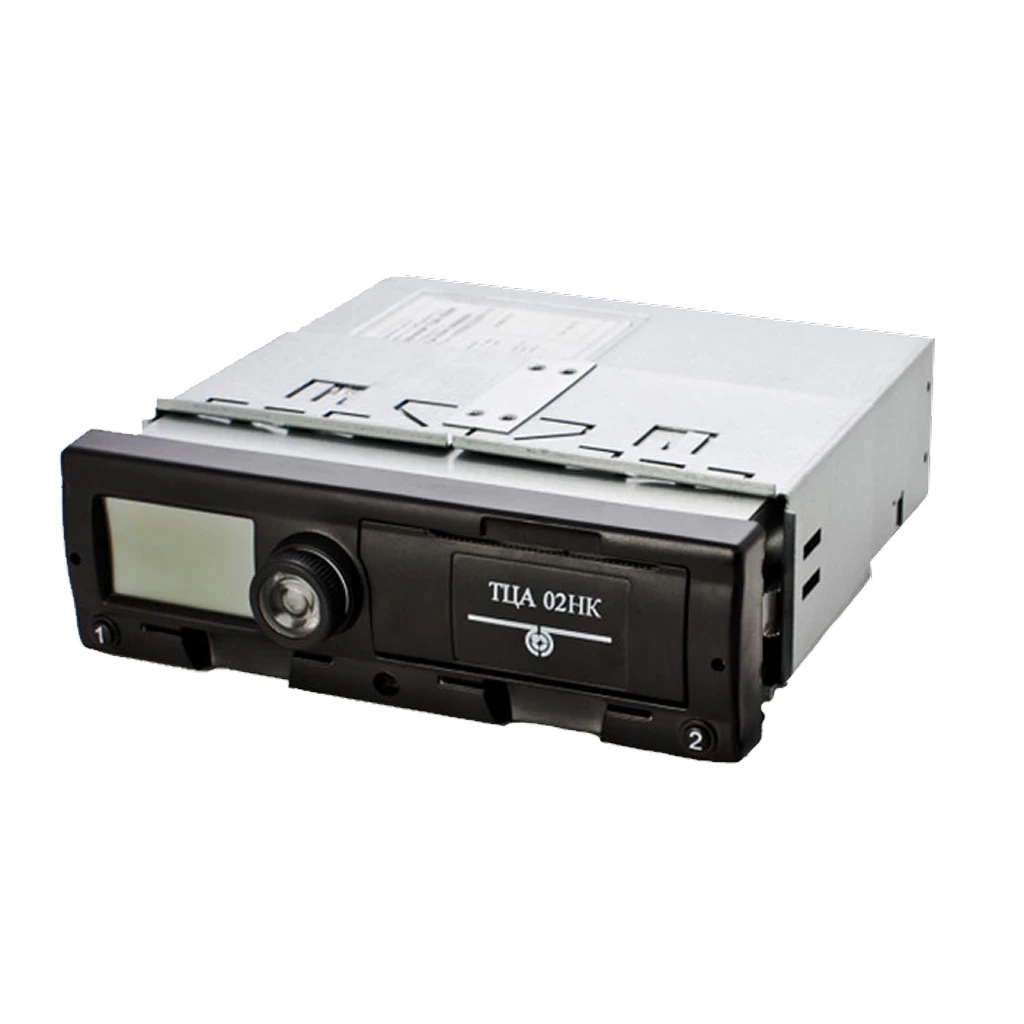

Тахограф ТЦА-02НК используется для контроля трудового режима водителя. Он измеряет и фиксирует скорость транспортного средства, а также время, проведенное в пути и в состоянии покоя. Все данные регистрируются и сохраняются как некорректируемая информация, что означает невозможность изменения зафиксированных показаний.
Какие возможности предлагает тахограф «ТЦА-02НК»? Их много – назовем основные:
- Измерения параметров движения (скорости, пройденного расстояния, географических координат) с их одновременной регистрацией в энергонезависимой памяти устройства (период 365 дней) и отображением на экране.
- Контроль и индикация временных интервалов режимов труда и отдыха водителей (РТО). Допускается время непрерывного управления транспортным средством не более 4 ч 30 мин. Суточный период вождения – 9 ч 00 мин.
- Предупреждение водителя о возможном нарушении. К примеру, за 15 мин до максимального порога непрерывного вождения в 4 ч 30 мин тахограф предупредит водителя, что пора отдыхать.
- Фиксирования фактов нарушения установленных параметров движения.
- Сохранение данных на пластиковых картах индивидуального использования (период в 28 дней).
- Распечатка записанной информации на встроенном термопринтере.
- Передача зарегистрированных данных на компьютер для независимого анализа.
- Удаленный мониторинг транспортного средства через спутниковый или GPS-приемник.
Режимы управления
Администрирование прав доступа к тахографу осуществляется посредством индивидуальных пластиковых карт четырех типов, предоставляющих различный набор, доступных для работы с устройством, функций:
- карта водителя – в ней изначально записаны данные водителя, номер и срок действия карты, шифр страны, фиксируются данные РТО и коды нарушений.
- карта инспектора;
- карта администрации;
- карта мастера.

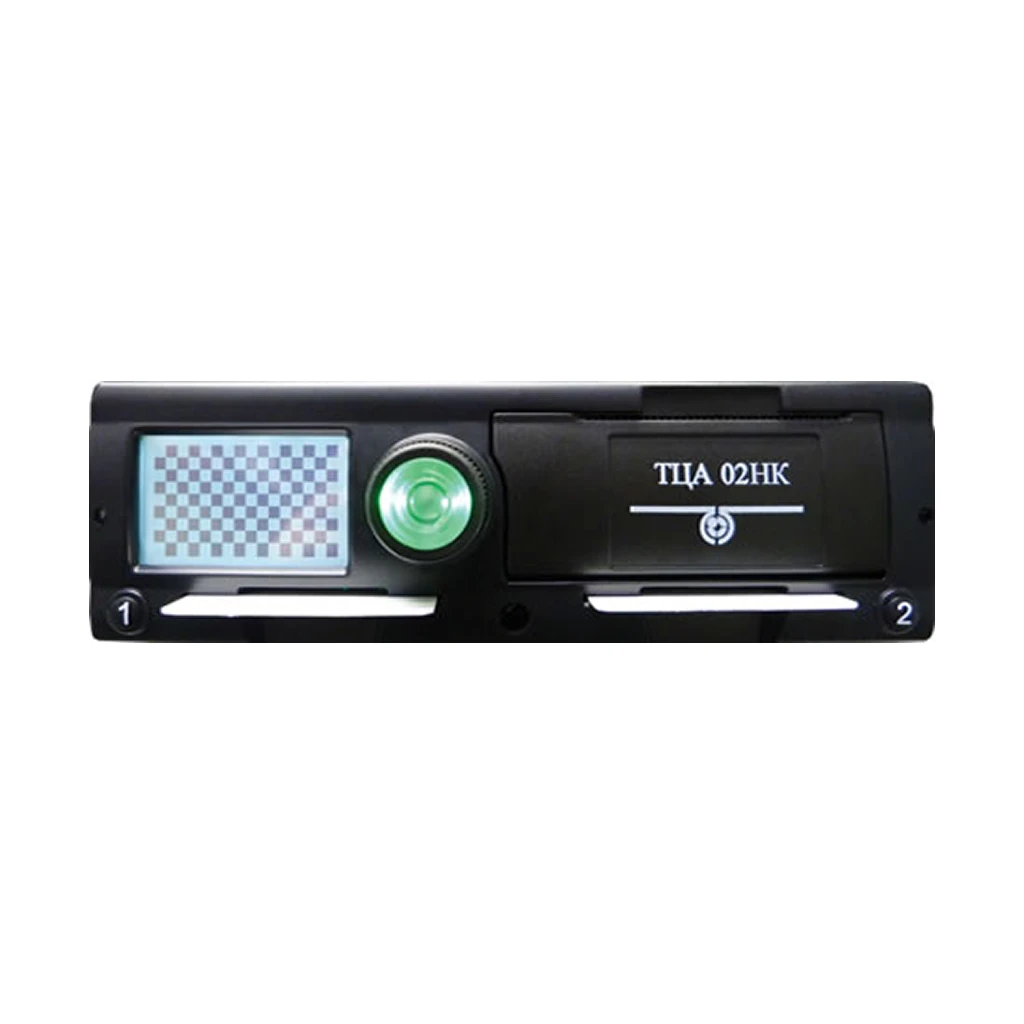

На передней панели тахографа расположена ручка энкодера, вращение которого перебирает доступные варианты пунктов меню, а нажатие на энкодер – утверждает выбор.
Для визуального оповещения водителя о факте превышения скорости или временного периода вождения используется достаточно яркая подсветка энкодера: зеленая - «все в порядке», красная – «нарушение». А при настройке тахографа текстовые подсказки на экране позволят корректно «вести диалог» с прибором.
Важно! Любые манипуляции по настройке и установке карт можно проводить только при полной остановке автотранспортного средства. В противном случае будет зафиксировано нарушение.
Тахограф «ТЦА-02НК» уже зарекомендовал себя как надежный и простой в установке прибор. Пройдя период адаптации и выработки навыков работы с новым устройством, каждый водитель получит в «напарники» недремлющее «око», способное предостеречь его от неправильных действий.
Тахограф функционирует на основе сигналов навигационной спутниковой системы ГЛОНАСС. Данные должны выгружаться из памяти устройства в течение календарного года (365 дней), а с ЧИП-карт — в течение 28 суток.
Собранная тахографом информация может быть выведена на встроенный дисплей, скопирована на внешние носители и распечатана в виде отчетов о работе водителя.
Технические характеристики
тахографа ТЦА-02нк
| Величина | Значение |
| Диапазон измерения пройденного пути, км: | 0 – 999 999,9 |
| Точность измерения пройденного пути, км: | не более ±0,1 км |
| Диапазон регистрации скорости, км/ч: | 0 – 250 |
| Температурный диапазон регистрации данных в памяти, С°: | от - 40 до + 70 |
| Количество дней записи и хранения информации о действиях водителей: | 365 |
| Печатающее устройство: | Термопринтер |
| Ширина и диаметр термобумаги, мм: | 57/30 |
| Скорость печати, мм/сек: | 80 |
| Диапазон напряжения питания, В: | 12-24 |
| Потребляемая мощность, Вт (не более): | 15 |
| Навигационная система: | ГЛОНАСС/GPS |
| Дисплей: | монохромный дисплей с подсветкой |
| Габаритные размеры, мм: | 188х200х60 |
| Вес, кг: | 1,2 |
Характеристики
| Производитель: | ТЦА |
| Код товара: | 25-0014-0053 |
Документация
Руководство по эксплуатации ТЦА-02НК СКЗИ 1.18 мб СКАЧАТЬ Комплект для калибровки и выгрузки данных АШИФ 0.97 мб СКАЧАТЬ Удаление ошибки 103-105 96.23 кб СКАЧАТЬ Инструкция по перепрошивке 116.87 кб СКАЧАТЬ Инструкция по обновлению ПО 261.38 кб СКАЧАТЬ Краткое руководство для водителя 595.01 кб СКАЧАТЬ Хотим искренне поблагодарить компанию «Ставтрэк» за отличную работу по оснащению трёх наших грузовых автомобилей спутниковым мониторингом ГЛОНАСС. Качество услуг на высоком уровне! Будем рады продолжить наше сотрудничество в будущем.
