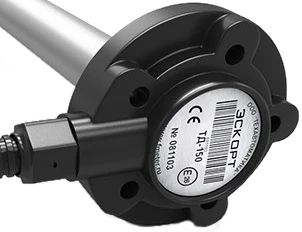

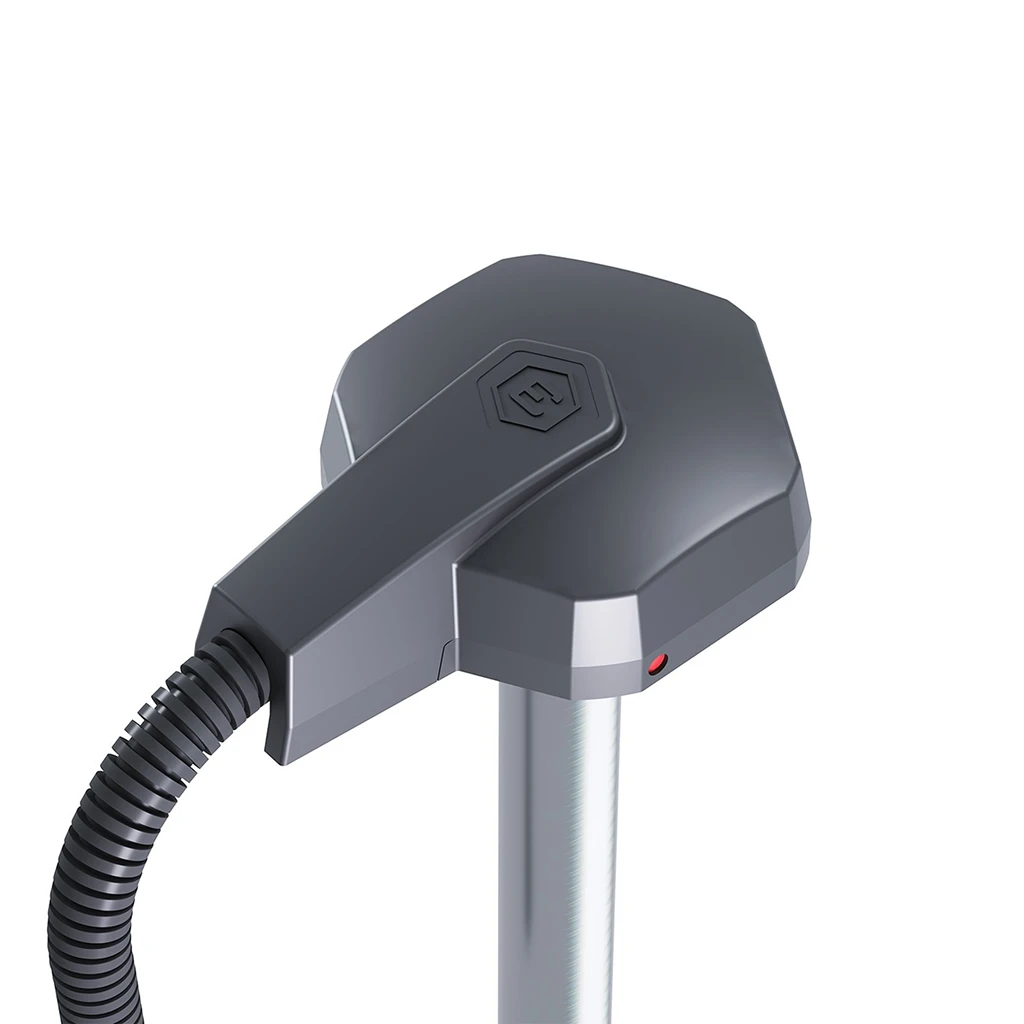

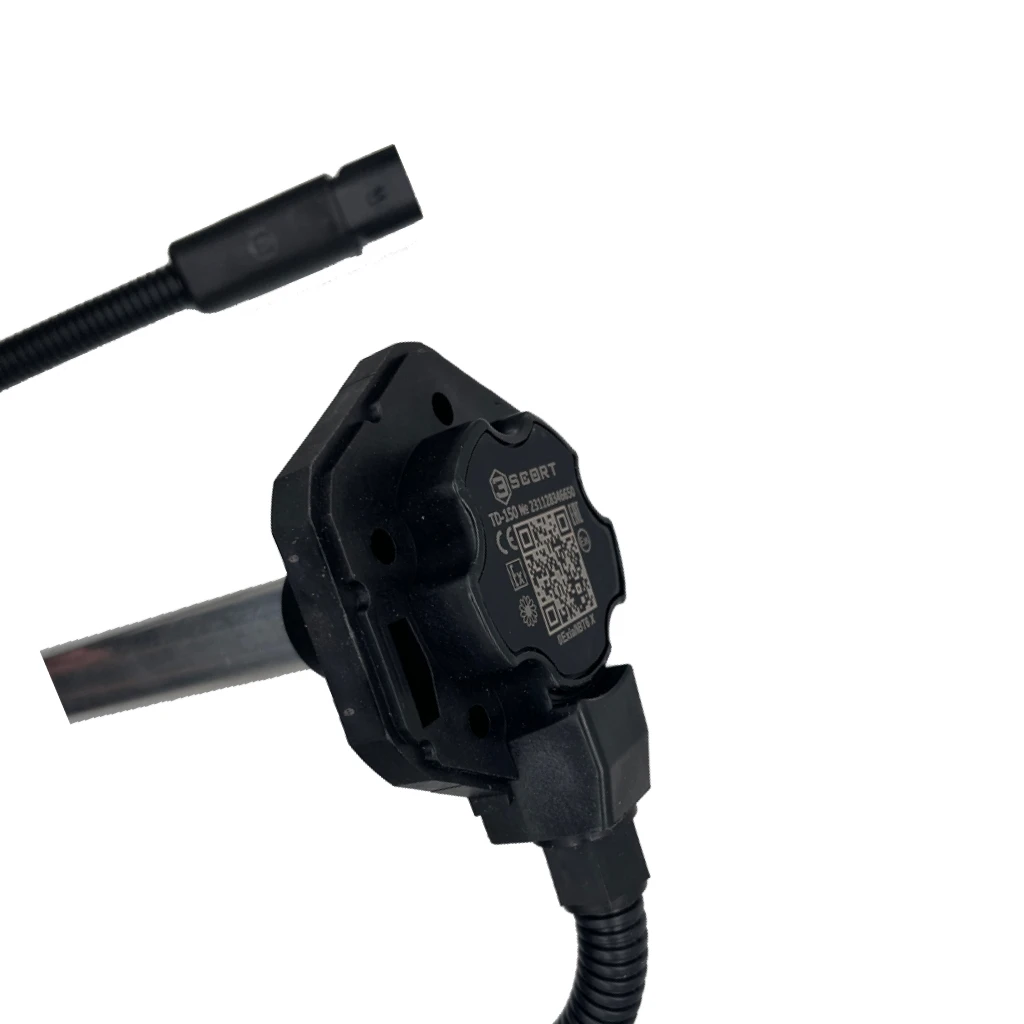

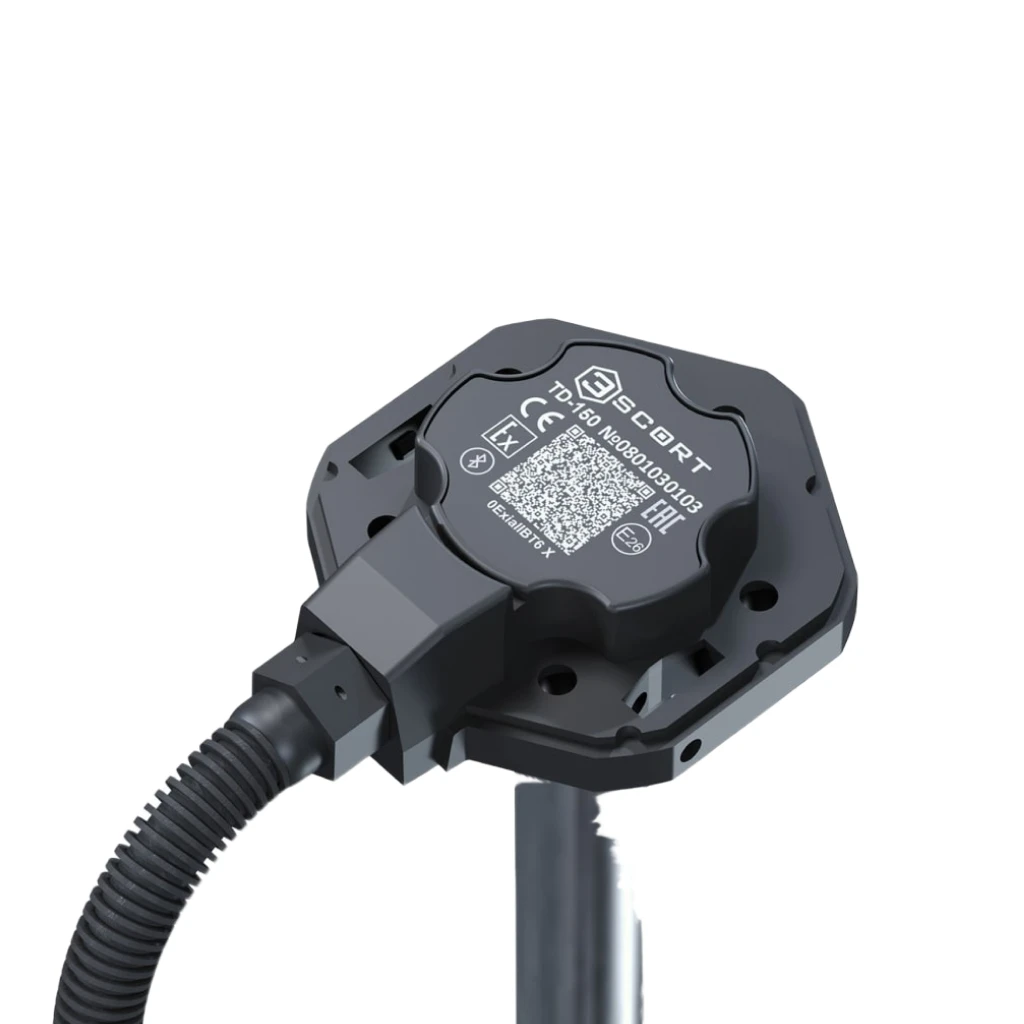

«Эскорт ТД-150» – высокоточный емкостной датчик уровня топлива (ДУТ), который используется для контроля за расходом, заправками, сливами и хищениями топлива на всех видах транспортных средств, в том числе на сельскохозяйственной, строительной, коммунальной, другой специальной технике и стационарных емкостях, например, на дизельных генераторах.
ДУТ «Эскорт ТД-150» сочетает в себе наиболее распространенные виды выходных сигналов:
- Цифровой RS-485, частотный и аналоговый.
- Подходит для применения во взрывоопасной среде, на датчик получен сертификат взрывозащиты OExiallBT6 X.
- Качество подтверждено Сертификатами стран Евросоюза СЕ и E-Mark, Сертификатом Таможенного Союза, Сертификатом соответствия ГОСТ-Р.
- Измерительная часть датчика может быть легко адаптирована под любую глубину бака от 15 см до 6 м.
- Датчик контроля топлива просто настраивается и отлично взаимодействует с системами мониторинга любых производителей.
Дополнительные преимущества:
- Гальваническая развязка по всему корпусу датчика;
- Контроль размыкания разъема и/или обрыва кабеля;
- Расширенный диапазон аналогового сигнала от 0,2 до 9 В;
- Рабочий диапазон температуры от -60/+85 °С;
- Усовершенствованный алгоритм термокомпенсации;
- Высокая степень защиты от попадания влаги и пыли IP67;
- Корпус датчика изготовлен из полиамида, обладающего высокой степенью сопротивления к внешним механическим воздействиям.
Провода для подключения надежно изолированы от внешних воздействий посредством пластиковой гофры с повышенной прочностью и пластичностью.
Датчик «Эскорт ТД-150» был выпущен в 2017 году в ответ на запросы потребителей и является продолжением топливного датчика «Эскорт ТД-100» с добавлением к нему аналогового режима работы с расширенным диапазоном сигнала.
За короткое время ДУТ «Эскорт ТД-150» завоевал признание у потребителей и сейчас является одной из самых популярных моделей датчиков Эскорт.
Датчики уровня топлива «Эскорт-ТД» - это тысячи установок и тонны сэкономленного топлива!
Технические характеристики
| Измеряемая среда | Бензин, дизельное топливо |
| Вид выходного сигнала | RS-485, частотный сигнал, аналоговый сигнал |
| Разрешающая способность цифрового выходного сигнала | 0,1% |
| Разрешающая способность аналогового выходного сигнала | 0,25% |
| Диапазон частотного сигнала | 300 ... 4395 Гц |
| Диапазон аналогового сигнала | 0,2 ... 9 В |
| Точность измерения в рабочей области не хуже | 1% |
| Нелинейность характеристики, не хуже | 1% |
| Номинальное напряжение питания | 7 ... 80 В (начиная с серийного номера № 15520) |
| Потребляемый ток, не более | 30 мА |
| Степень защиты | IP67 |
| Диапазон рабочих температур, °С | от -60 до +85С |
Характеристики
| Производитель: | Эскорт |
| Интерфейсы | RS-485 |
| Степень защиты корпуса | IP69S |
| Аналоговый режим | есть |
| Гальваническая развязка, В | — |
| Диапазон выходного аналогового сигнала | 0 … 9 |
| Диапазон выходного цифрового сигнала | 0 ... 4095 |
| Напряжение питания | 7 ... 80В |
| Подключение к ПК | — |
| Протокол обмена данными | LLS |
| Рабочая температура (с АКБ) | -60...+85С |
| Скорость обмена данными, бит/с | 19200 |
| Цифровой режим | есть |
| Частотный режим | 300...4395 |
| Код товара: | 25-0002-0554 |
Документация
Паспорт ЭСКОРТ ТД-150 1500 мм 1.45 мб СКАЧАТЬ Инструкция по эксплуатации 20.43 мб СКАЧАТЬ ИП БУРЛАКОВ ВИТАЛИЙ АЛЕКСЕЕВИЧ
Наша компания уже достаточно долго пользуется услугами Ставтрэк по мониторингу местонахождения арендуемых автомобилей и ведению удобной программы техобслуживания. Особенно хотим отметить менеджеров компании за скорость реакции и профессиональную поддержку в решении любых вопросов. С удовольствием продолжаем совместную работу и рассчитываем на сотрудничество в будущем.
15.12.2024

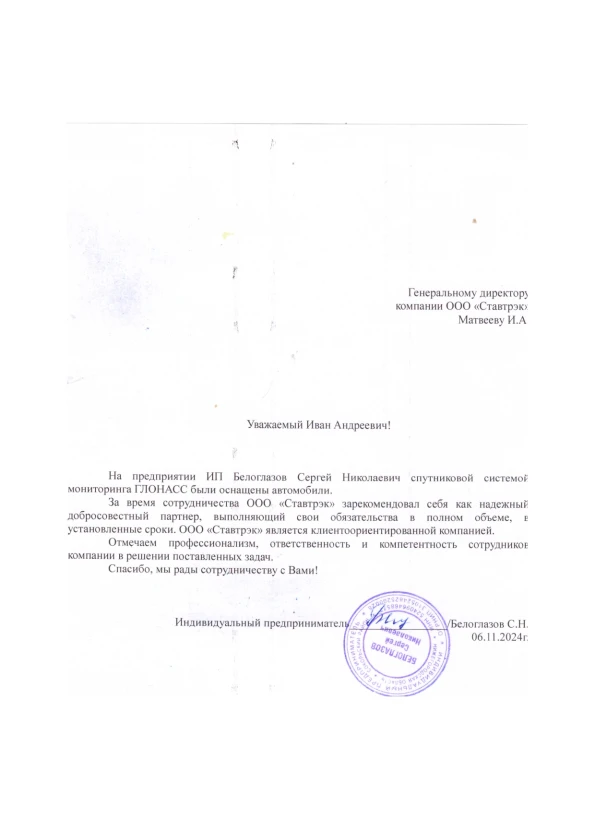

ИП Белоглазов Сергей Николаевич
Мы установили систему мониторинга ГЛОНАСС от компании «Ставтрэк» и остались довольны качеством предоставленных услуг. Компания проявила себя как профессиональный и ответственный партнер, выполнивший задачу точно в срок. Особенно хотелось бы отметить компетентность сотрудников и клиентоориентированный подход компании. Благодарим за отличную работу!
05.12.2024

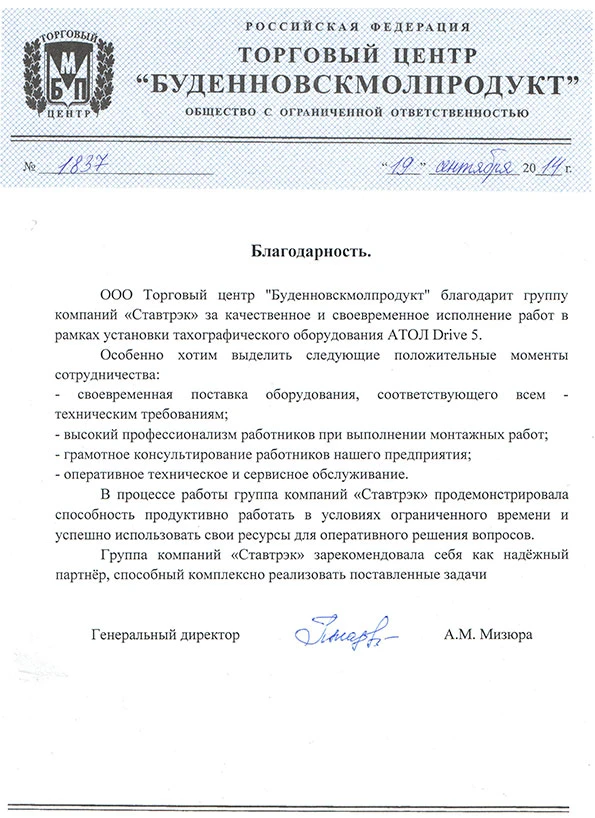

ООО «Буденновскмолпродукт»
